當前頁面: 首頁 > 產品中心 > 港口機械實訓

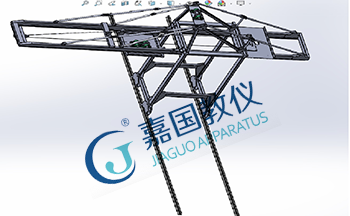

JGQSQ-A型橋式起重機實訓裝置
產品簡介: 1、橋式起重機前后懸臂,吊架(雙吊架)等電液傳動各部件結構及工作原理觀摩和操作實驗。 2、集裝箱裝吊機械演示控制實驗。 3、可編程序控制器(PLC)電氣控制實驗:機-電一體控制實驗。
7x24小時咨詢熱線 13667316246  13606500984
通過微信聯絡

(特別說明:長沙嘉國教儀所供應的教學實驗設備均可根據用戶實際需求進行定制化設計與生產,以下為實驗設備基礎參數,如需定制請電話聯系

橋式起重機實訓裝置(岸橋)是港口物流機械的重要組成部分,是集裝箱轉運的主要機械裝卸機械,是工程機械中用途很廣泛的一個機種。它是海港、海運碼頭等工程中起運、吊裝的專用作業機械。

一、實驗項目

1橋式起重機前后懸臂,吊架(雙吊架)等電液傳動各部件結構及工作原理觀摩和操作實驗。

2、集裝箱裝吊機械演示控制實驗。

3、可編程序控制器(PLC)電氣控制實驗:機-電一體控制實驗。

二、實驗內容

1、起重機械演示控制實驗一

大車左右移動T小車前移動T吊具升降 T集裝箱鎖定T吊裝集裝箱;

2、起重機械演示控制實驗二

   大車左右移動T小車后移動T吊具降下 T卸載集裝箱T返回;

3、可編程序控制器(PLC)電氣控制實驗:機--液一體控制實驗。

1) PLC指令編程、梯形圖編程學習;

2) PLC編程軟件的學習與使用;

3) PLC與計算機的通訊、在線調試;

三、性能與特點

1、本實驗裝置按實物一定比例、采用型鋼、45號鋼精加工制作,表面噴塑處理,落地式結構,遠程控制臺操作集機、電、液控制于一體。

2、開放式電氣控制操作臺柜,整體結構緊湊,協調,布局美觀大方,實用性強,可供4-6人實驗。

4實驗裝置是按實物的結構與縮小比例制作而成,能夠真實地體現其機械的實際工況,使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。

5、實驗控制采用操作桿、按鈕控制和自動控制兩種方式。

6、帶三相漏電保護、輸出電壓380V/220V,對地漏電電流超過30mA即切斷電源;電氣控制采用直流24V電源,并帶有過壓保護,防止誤操作損壞設備。
