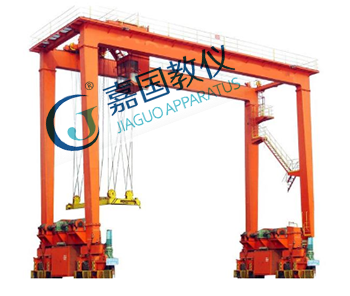

JYLMQ-A型集裝箱龍門式起重機實訓裝置
產品簡介: 1、軌道雙門式臺架、主梁結構、支腿、行走梁、行走結構、電器、傳動各元部件結構及工作原理觀摩。 2、門座、行走梁、吊具、滑輪、卷筒、制動器、集裝箱等機-電-液一體化演示控制實驗。 3、可編程序控制器(PLC)電氣控制實驗:機-電一體化控制實驗。
7x24小時咨詢熱線 13667316246  13606500984
通過微信聯絡

(特別說明:長沙嘉國教儀所供應的教學實驗設備均可根據用戶實際需求進行定制化設計與生產,以下為實驗設備基礎參數,如需定制請電話聯系

集裝箱龍門式起重機是以自走式門座為載體配以起重設備工作裝置和操縱機構組成的港口自行起重機械,是工程機械中用途很廣泛的一個機種。它是海港、海運碼頭等工程中起運、提升的專用作業機械。

一、實驗項目

1、軌道雙門式臺架、主梁結構、支腿、行走梁、行走結構、電器、傳動各元部件結構及工作原理觀摩。

2、門座、行走梁、吊具、滑輪、卷筒、制動器、集裝箱等--液一體化演示控制實驗。

3、可編程序控制器(PLC)電氣控制實驗:機-電一體化控制實驗。

二、實驗內容

1、起重機械演示控制實驗

左右移動 T集裝箱吊具升降 T左右移動T 集裝箱裝卸

2、可編程序控制器(PLC)電氣控制實驗:機電一體控制實驗。

1) 開放式電氣控制臺柜,是學生對各動作控制電路;

2) PLC編程軟件的學習與使用;

3) PLC與計算機的通訊、在線調試;

三、性能與特點

1、1、本實驗裝置按實物一定比例、采用型鋼、45號鋼精加工制作,表面噴塑處理,落地式結構,遠程機電控制臺柜、實訓時學生可在安全區操作本裝置。

2、電氣操作控制臺為分離式式,機電控制系統放置于門座式機臺上。整體結構緊湊,協調,布局美觀大方,實用性強,可供4-6人實驗。

3、起重機械按實物比例縮小的全金屬結構,實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。

4、起重機械是按實物的結構與縮小比例制作而成,能夠真實地體現其機械的實際工況,使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。

5、實驗控制采用手動控制和自動控制兩種方式。

6、帶三相漏電保護、輸出電壓380V/220V,對地漏電電流超過30mA即切斷電源;電氣控制采用直流24V電源,并帶有過壓保護,防止誤操作損壞設備。

四、主要技術參數

1、起重機組:

  變頻帶減速調速帶制動電機:2臺、功率:2.2KW、轉速:12-200r/min,輸入電壓:380V

2、行走系統:液壓馬達:2

3、實訓臺

1、外形尺寸:3.2×1.2×2.78m

2、集裝箱:1臺、外形規格:1.2×0.6×0.7m

3、設備全重:約880kg

五、液壓實驗臺的具體配置

序號

名稱

規格型號

數量

廠 家



擴展機械模塊1(起重機械

12

變頻帶減速調速電機組

2.2KW

2

森立馬



13

滑車組合



1

嘉國教儀



14

起吊機構組合



1

嘉國教儀



15

固定式吊具及集裝箱



1

嘉國教儀



16

龍門吊起重機臺



1

嘉國教儀



測控元器件

17

PLC

FX1S-20MR

1

三菱



18

PLC通訊電纜



1

三菱



19

接近開關

LJ12A3-4-Z/BX

2

長豐電子



20

中間繼電器

HH54P

9

前進電器

DC24V

21

接觸器

CJ20-25

3

德力西

20A 220V

22

三相漏電保護開關

DZ47LE

1

德力西

C20

23

塑料外殼式斷路器

DZ108-20

2

德力西

6.3-10A

24

單極斷路器

DZ47-63

2

德力西

C6 1P

25

單極斷路器

DZ47-63

2

德力西

C3 1P

26

緊停按鈕

LAY50-11Z

1

上海雙科



27

自鎖帶燈按鈕

LAY50-11DT/24

12

上海雙科



28

兩檔旋鈕

LAY50-11X2

2

上海雙科



29

信號燈

NXD-211

21

上海雙科

24V

30

開關電源

HS-150-24

1

上海明緯



31

普通按鈕

CAY50-11

9

上海雙科



31

快速插頭插座

XS12K2P

18

錦連電器

二芯

33

二極管

ZN4007

6

MIC

200V

34

電器控制模塊



1

嘉國教儀



軟件與文檔資料

35

PLC編程軟件



1

三菱



36

PLC編程手冊



1

三菱



37

實驗指導書



1

嘉國教儀



38

裝箱單



1

嘉國教儀
