(特別說明:長沙嘉國教儀所供應的教學實驗設備均可根據用戶實際需求進行定制化設計與生產,以下為實驗設備基礎參數,如需定制請電話聯系)

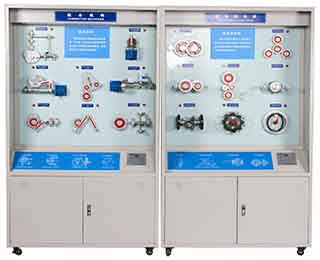

本陳列柜是根據機械原理課程教學的基本要求,精心設計和精工制造的電化教學設備。它由10個單體陳列柜和主控操作臺組成。陳列柜精選多種實物機械或仿真模型(電動和非電動),配合相應的圖文資料和思考題(示教板),形象地演示和同步錄聲講解機器與機構的組成、平面連桿機構、凸輪機構、齒輪機構、輪系、間歇機構以及組合機構等常見機構的基本類型和結構特點,同時根據學校專業和所處行業的特點,介紹機構在實際中的應用。通過陳列柜的教學方式,可以幫助學生加強對常見機構的感性認識,并促進對機構設計問題的思考。
一、機械原理陳列柜的功能
1.課程形象化、電化教學功能
2.課程開放性認識實驗功能
利用本陳列柜可以為機械類和近機類大學生開設“機器與機構認識實驗”,增加機械原理課程開放性實驗的內容;
3.美化實驗室的功能
利用本陳列柜的展示性和藝術性特點,可以美化實驗室,滿足21世紀建設“機械基礎課程示范性實驗室”的高品位的需要。
二、機械原理陳列柜展示內容
JYG-I型型機械原理陳列柜全套由10個1.2米寬的陳列柜和電腦控制系統組成,展示的課程教學內容如表1所示。(可根據老師要求更換柜內模型)
表1 機械原理陳列柜的內容
序號 |
陳列柜名稱 |
陳列內容模塊 |
實物、仿真模型 示教板 |
1 |
機器與機構的組成 |
前言 A.機器示例 B.機構示例 C.運動副種類 |
凸輪式無曲軸發動機;內燃機、齒輪連桿機構;運動副模型( 6種)。課程說明及簡圖。 |
2 |
平面連桿機構形式 |
A.鉸鏈機構基本類型 B.平面四桿機構的演化形式
|
曲柄搖桿機構、雙曲柄機構、雙搖桿機構; 思考題及機構簡圖說明。 |
3 |
平面連桿機構的應用 |
A.平面連桿機構的應用 模型 |
鄂式碎石機、慣性篩、攝影機平臺、機車車輪聯動機構、牛頭刨床。 思考題及機構簡圖說明。 |
4 |
凸輪機構 |
A.凸輪機構類型 B.凸輪機構封閉方式 |
尖端推桿盤形凸輪、平底推桿盤形凸輪、滾子推桿盤形凸輪 、擺動推桿盤形凸輪 、移動凸輪、圓柱凸輪、槽形凸輪、等徑凸輪、等寬凸輪。 思考題及機構簡圖說明。 |
5 |
齒輪機構 |
A.平面齒輪機構 B.空間齒輪機構
|
外嚙合直齒輪、內嚙合直齒輪、斜齒輪、人字齒輪、齒輪齒條;直齒圓錐齒輪、斜齒圓錐齒輪、螺旋齒輪、蝸桿蝸輪。 思考題及機構簡圖說明。 |
6 |
輪系的類型 |
A.定軸輪系 B.周轉輪系 C.復合輪系
|
平面定軸輪系1、平面定軸輪系2、空間定軸輪系;行星輪系、差動輪系、3K型周轉輪系;復合輪系1、復合輪系2。 思考題及機構簡圖說明。 |
7 |
輪系的功用
|
A.輪系功用舉例 B.新型減速器 |
較大傳動比、分路傳動、變速傳動、換向傳動、運動合成、運動分解;擺線針輪減速器、諧波傳動減速器。 思考題及機構簡圖說明。 |
8 |
間歇運動機構 |
A.棘輪機構 B.槽輪機構 C.不完全齒輪機構 D.凸輪式間歇機構 |
齒式棘輪機構、摩擦式棘輪機構、單向離合器;外槽輪機構、內槽輪機構、球面槽輪機構;間歇齒輪機構、空間間歇機構;凸輪式間歇機構。 思考題及機構簡圖說明。 |
9 |
組合機構
|
A.同類機構組合 B.異類機構組合
|
串連機構,并聯機構,復合機構,反饋機構,疊加機構, 思考題及機構簡圖說明。 |
10 |
機構創新 |
A.機構創新的方法 B.新機構示例 |
新機構示例(8件) |
(注:陳列柜中的實物、仿真模型可以根據學校需要另?yè)Q)
三、本廠機械原理陳列柜設計特點
本廠根據機械原理課程教學內容及其創新教育理念,對國內長期生產的幾種典型
的機械原理陳列柜進行了換代設計。換代型新產品的特點在于:
(1) 改變老產品“重模型、輕實物” 的缺點,增加了“實物型機械”,使陳列柜更
具有真實性;
(2) 改變老產品“重陳列、輕教學”的缺點,增加了對陳列機械(機構)特點的文
字說明,使陳列柜更具有教學性;
(3) 改變老產品“重參觀、輕思考”的缺點,增加了有關機械原理的問題思考,使
陳列柜更具有啟發性;
(4) 改變老產品“重共性、輕個性”的缺點,增加了與定貨學校有關的行業機械的
內容,使陳列柜更具有獨特性;
四、機械原理陳列柜技術要求
(1) 陳列柜模型由優質合金鋁、工程塑料精加工制造,陳列柜體用厚度大于1.2mm
的冷軋板成型、表面噴塑處理,柜內面板采用豪華鋁塑板制作,柜上部日光燈
照明,配置帶鎖玻璃門。
(2) 陳列柜的模型動作和講解采用先進的單片機技術、VB語言程序控制系統加語音芯片灌制語音及直流電源。講解詞播放效果:100平方米內聲音洪亮、清晰。
(3) 可遙控實現順序動作播音講解,或單柜任意模型的動作和講解,或只動作不播音
的控制(我公司率先推出無線遙控應用技術加語音芯片播音,不受場地和使用時
間影響,性能穩定,使用壽命長、可操作性強)。
(4) 電動模型由微電機(功率:15W、15 r/min)驅動。連續運行時間:1小時無卡死現象 ;
(5) 金屬件模型表面作防銹處理,非金屬件10年不老化。
(6) 陳列柜尺寸:1200(寬)、400(厚)1900(高)。
(7) 輸入電壓:交流220V 550w
五、提供的文檔
1、產品說明書:1份;
2、CD(講解詞):1張(備用)
3、遙控器:1個
附件:
1、產品彩圖
