(特別說明:長沙嘉國教儀所供應的教學實驗設備均可根據用戶實際需求進行定制化設計與生產,以下為實驗設備基礎參數,如需定制請電話聯系)
一、陳列柜功能與特點

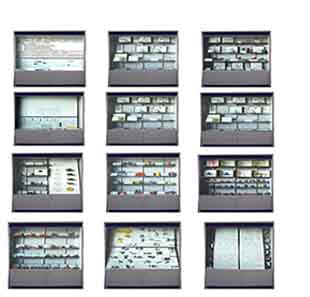

本公司生產的JJK-I型制圖陳列柜具有以下特點:
(1) 以國家推薦的優秀教材為依據進行設計與精心制造,具有“實物教材”的特質,可以實現課程的“直觀教學”和“形象化”教學;
(2) 陳列柜中設計了富有啟發性的圖示思考題,能夠提高學生學習興趣,使陳列柜具有促進“自主性學習”和“探究性學習”的效果;
(3) 提供《機械制圖認知實驗指導書》,使陳列柜具有實驗教學的功能。
序號 |
名稱 |
內容 |
備注 |
第一柜 |
制圖基本知識與工具 |
前言,圖紙幅面尺寸,圖框格式,規定比例標準定體,鉛筆,帶橡皮擦的鉛筆,圓形量角器,比例尺,幾何板,橡皮擦,大圓規,小圓規,三角尺(2種),扁尺(2種)。 |
實物 |
第二柜 |
點、直線、平面的投影 |
點在V、H、W面體系中的投影,投影面平行線(3種),平面投影的特性,(3件),中心投影法,正投影法,斜投影法,投影面平行面的投影圖例(3種),一般位置直線,作線段AB3、2的分點C。 |
模型用彩色玻璃球,不銹鋼絲制作,投影板采用優質白色鈣塑板制作。 |
第三柜 |
點、直線、平面的相對位置 |
兩點的相對位置,平行兩直線的投影位置,交叉的兩直線位置,一般位置直線的投影圖,用輔助線法求直線與平面的慣穿點。 利用投影的集聚性求兩平面的交線,處于投影面平行面位置的跡線平面(3件)。 |
彩色有機玻璃等。 |
第四柜 |
曲線、曲面 |
斜置的圓柱、斜圓柱、左上角有四分之一圓柱槽的四棱柱,斜置的圓錐、斜圓錐、上下倒置的圓臺,有半個圓臺槽的半圓柱,有半球槽的圓柱體、組合回轉體實例(1),組合回轉體實例(2),頂尖、圓環、圓柱中間開槽、斜切圓柱、球的截交線、圓柱交線球面的水平投影的轉向輪廓線、圓錐與平面的截交線的投影、雙曲拋物面、單葉回轉雙曲面(2件)、柱狀面、錐狀面。 |
優質香樟木制作、表面彩色油漆區分。 |
第五柜 |
相慣線 |
兩圓柱正交相慣的兩種情況(3件)、作圓柱圓錐的相慣線、圓柱與圓錐相慣(3種)、圓柱穿孔的相慣線(軸向圓柱孔、不等徑圓柱孔、等徑圓柱孔),圓臺與半球的相慣線,相慣線的特殊情況(3種)。 |
優質香樟木制作、表面彩色油漆區分。 |
第六柜 |
表面相交 |
正六棱柱投影、圓柱的投影、圓錐的投影、圓球的投影、三棱錐表面投影、半圓球凹槽投影、圓錐表面取點、圓錐截交線投影、立體表面交線實例模型(10件) |
優質香樟木制作、表面彩色油漆區分。 |
第七柜 |
組合體 |
組合體的組合形式,組合體的分類(切割型、疊加型、綜合型)、組合體(7件)、看組合體視圖(9件)。 |
優質香樟木制作、表面彩色油漆區分。 |
第八柜 |
機件的表達方式 |
視圖(3件)、剖面(2件)、簡化畫法(2件)、剖視(局部剖視、階梯剖、連桿的旋轉剖、剖視圖、半剖視圖、盤蓋旋轉剖、剖視圖)。 |
|
第九柜 |
零件圖表達方式 |
跟刀架、手輪、端蓋、渦輪減速箱、端蓋、支架、閥蓋、搖臂等。 |
優質鋁合金制作。 |
第十柜 |
裝配圖表達方式 |
三星齒輪傳動機構、折角閥、滑動軸承、銑刀頭、機用虎鉗。 |
優質鋁合金制作。 |
第十一柜 |
標準件 |
常用標準螺紋(三角形、梯形、鋸齒形、圓柱管螺紋、單線螺紋、雙線螺紋、雙頭螺柱聯接、螺栓聯接),常用的螺栓改緊固件(開槽盤頭螺釘、內六角圓柱頭螺釘、十字槽沉頭螺釘、開槽錐端緊定螺釘、六角頭螺栓、雙頭螺柱、I型六角螺母、六角開槽螺母、平墊圈、彈簧墊圈), 軸承(單列向心球軸承、圓錐滾子軸承、推力球軸承),焊接件、焊接接頭形式(對接接頭、T型接頭、角接接頭、搭接接頭)。 |
|
第十二柜 |
習題集模型 |
本習題集型由支架,端蓋等50件模型組成 |
優質香樟木制作、表面彩色油漆區分。 |
二、陳列柜技術規格:
(1) 陳列柜模型由優質香樟木、鋁合金、工程塑料精加工制造,陳列柜體采用1.2mm的冷軋板成型、表面噴塑處理,柜內面板采用豪華鋁塑板制作,柜上部日光燈照明,配置帶鎖玻璃門。
(2) 金屬件模型表面作防銹處理,非金屬件10年不老化。
三、主要技術參數:
(1)、陳列柜規格:1200×400×1900(長×寬×高)
(2)、輸入電壓:交流電220V±10% 功率:400W
四、提供技術文件
1、《使用說明書》1份
2、《實驗指導書》1份
