(特別說明:長沙嘉國教儀所供應的教學實驗設備均可根據用戶實際需求進行定制化設計與生產,以下為實驗設備基礎參數,如需定制請電話聯系)
功能及特點:
1、本陳列柜是接合普通高等教育“十五”國家級規劃教材《畫法幾何及機械制圖》(最新版)一書設計定型制作的,模型設計合理、制作精美,內容制作新穎、圖文并茂。
2、 陳列柜體用厚度大于1.2mm的冷軋板成型、表面噴塑處理,柜內面板采用豪華鋁塑板制作,柜上部日光燈照明,配置帶鎖玻璃門。
3、 各柜所有模型采用鋁合金、硬質塑料、PVC、金屬(銅、鋁)等材料精制而成。
序號 |
陳列柜名稱 |
陳列柜內容 |
第1柜 |
制圖基本知識與工具 |
羅馬數字示列、阿拉伯數字示例、拉丁字母示例、標題欄、明細欄、比例、字體(GB-T 14691—93)基本要求、長仿宋體漢字示例、圖紙幅面和尺寸、圖框格式、三角尺、三棱比例尺、圓形量角器、多功能模板、圓規。 |
第2柜 |
點、直線、平面投影 |
點的三面投影、一般位置直線的三面投影、線段實長和傾角α、垂面?zhèn)取⑺矫?、斜投影與正投影、直線的跡點、平面投影的特性、跡線平面、中心投影法、點在直線上的投影特性、線段的投影特征、四個分角中點的投影。 |
第3柜 |
點、直線、平面的相對位置 |
直角投影定理、相交兩直線的投影、利用投影的積聚性求直線與平面的貫穿點、用輔助面法求直線與平面的貫穿點、利用投影的積聚性求兩平面的交線、平面跡線作法、正垂面上圓的投影、立體表面上的直線和投影的相對位置分析、交叉兩直線的投影、相交兩直線的投影特征、用輔助線法求直線與平面的貫穿點、求兩個一般位置平面的交線、平行兩直線的投影。 |
第4柜 |
投影變換 |
投影變換的兩種基本方法(換面法)、投影變換的兩種基本方法(旋轉法)、點繞正垂軸旋轉、一般位置直線變換為新投影面垂直線、將一般位置直線旋轉成投影面平行線、一般位置直線變換為新投影面的平行線、一般位置平面變換為新投影面平行面、一般位置平面變換為新投影面垂直面、將正垂面變換成投影面平行面、點的二次換面、投影面平行線變?yōu)橥队懊娲怪本、求A點到P平面的距離及A點對P平面所作垂線的垂足K、用二次換面法畫組合體視圖。 |
第5柜 |
曲線與曲面 |
曲面立體的兩面投影示例(斜置的圓柱)、曲面立體的兩面投影示例(斜圓柱)、曲面立體的兩面投影示例、曲面立體的兩面投影示例(左上角有四分之一圓柱槽的四棱柱)、曲面立體的兩面投影示例(斜置的圓錐)、曲面立體的兩面投影示例(斜圓錐)、曲面立體的兩面投影示例(上下倒置的圓臺)、曲面立體的兩面投影示例(有半個圓臺槽的半圓柱)、曲面立體的兩面投影示例(有半球槽的圓柱體)、曲面立體的兩面投影示例(組合回轉體示例一)、曲面立體的兩面投影示例(組合回轉體示例二)、連桿頭部的截交線、鉛垂面堆切圓球的截交線投影、曲線形成、空間曲線、回轉曲面的形成及投影、錐面、柱狀面、錐狀面、圓柱螺旋線、圓錐螺旋線、單葉雙曲回轉面、圓環面的形成、頂針的截交線。 |
第6柜 |
截交相貫 |
半圓球切槽的投影、缺口三棱錐、圓柱開槽的投影、開槽空心圓柱的投影、求截交線2件、鏜刀桿頭部的投影、接頭投影、千斤頂蓋投影、相慣線的剖面5件。 |
第7柜 |
相貫線 |
正交兩圓柱相貫線、正交兩圓柱相貫線、用球面法求圓柱與圓錐的相貫線、兩正交圓柱的相貫線、圓柱上鉆孔及兩圓柱孔的相貫線、圓柱上鉆孔及兩圓柱孔的相貫線、兩偏交圓柱的相貫線、圓錐臺和半圓球的相貫線、圓柱和圓錐正交的相貫線、斜交兩圓柱的相貫線、圓柱與圓錐正交、作軸線不相交、直徑不相等的兩圓柱的相貫線、圓柱與半圓球相交、相貫線的特殊情況2件、圓柱、圓臺和圓球的相貫線。 |
第8柜 |
表面交線 |
圓柱的投影與表面上取點、圓錐的投影與表面上取點、六棱柱的投影與表面上求點、形體中面的分析、圓球投影和表面上取點、圓環投影與表面上的取點、專用墊圈的投影、五棱錐的投影與表面上的求點、表面交線模型22件。 |
第9柜 |
組合體 |
組合體的組合方式(2件)、外表面共面與不共面(2件)、內表面共面與不共面(2件)、外表面相切、內表面相切、平面與曲面表面相交、兩曲面相交、軸承座及其形體分析、墊塊、幾個視圖聯系起來看(4件)、支架、壓板、構形設計力求新穎(3件)、疊加構成的組合體、圓柱挖切構成的組合體、綜合構成的組合體。 |
第10柜 |
機體表達方法 |
基本投影面、局部視圖、對稱物體局部視圖、斜視圖、剖視圖、全剖視圖、半剖視圖(一)、半剖視圖(二)、局部剖視圖、單一斜剖切面:階梯剖的全剖視圖、階梯剖的半剖視圖、階梯剖的局部剖視圖、兩個相交的剖切面、旋轉剖視產生不完整要素的情況、復合剖、用斷面表達軸和鍵槽等結構、剖切斷面分離時斷面圖、兩相交剖切平面剖出的移出斷面圖、相同結構的畫法、多孔結構的畫法、肋、孔的簡化畫法(2件)、法蘭盤上均布孔的簡化畫法、橢圓的簡化畫法。 |

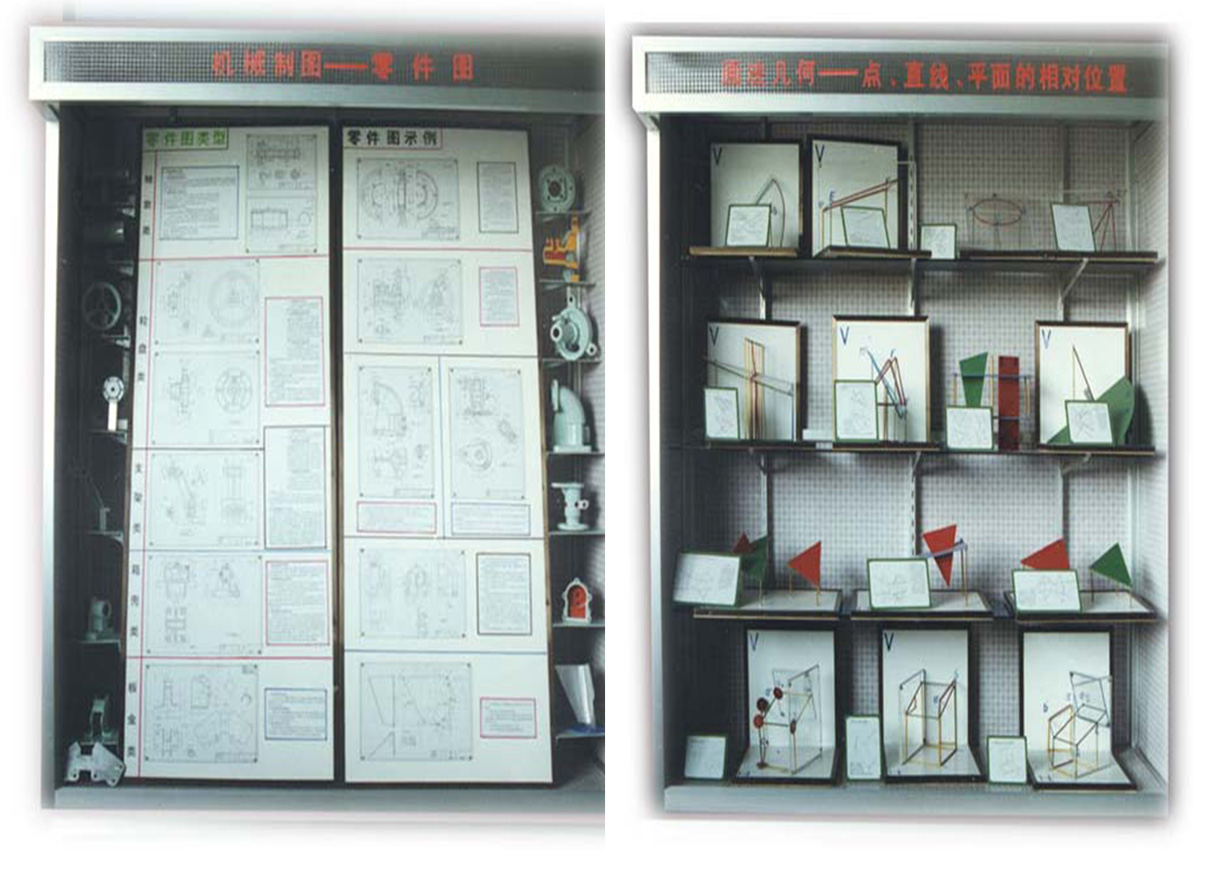

第11柜 |
零件圖 |
柱塞套、泵軸、端蓋、托架、箱體、蝸輪減速箱體、閥體、法蘭盤圓錐管、缸體、手輪、軸架、支架、車床尾座空心套、盤 |
第12柜 |
零件圖、齒輪、鍵、彈簧 |
直齒圓柱齒輪傳動、圓錐齒輪傳動、蝸桿蝸輪傳動、漸開線花鍵聯接畫法、普通平鍵、半圓鍵、圓柱銷、圓錐銷、開口銷、壓縮彈簧、拉伸彈簧、扭轉彈簧、板彈簧、渦卷彈簧、直齒圓柱齒輪零件圖、圓錐齒輪零件圖、蝸桿零件圖、蝸輪零件圖。 |
第13柜 |
裝配圖表達方法 |
球閥(2件)、機油泵、齒輪油泵(2件)、銑刀頭(2件)、油泵(2件)。 |
第14柜 |
裝配圖讀圖 |
滑動軸承、齒輪泵、旋塞、杠桿、微動機構、機用虎鉗、臺虎鉗、減速器。 |
第15柜 |
標準件 |
外螺紋的畫法、內螺紋的畫法、加工內螺紋、部分螺紋的畫法、螺紋孔中相貫線的畫法、螺紋聯接的畫法、螺栓聯接、螺釘聯接、雙頭螺柱聯接、六角頭螺栓、雙頭螺柱、開槽圓柱頭螺釘、開槽沉頭螺釘、開槽盤頭螺釘、開槽平端緊定螺釘、Ⅰ型六角螺母、平墊圈、彈簧墊圈。 |
第16柜 |
習題模型 |
常見習題模型 |
三、陳列柜技術規格:
(1) 陳列柜模型由優質香樟木、鋁合金、工程塑料精加工制造,陳列柜體用厚度大于1.2mm的冷軋板成型、表面噴塑處理,柜內面板采用豪華鋁塑板制作,柜上部日光燈照明,配置帶鎖玻璃門。
(2) 金屬件模型表面作防銹處理,非金屬件10年不老化。
四、主要技術參數:
(1)、陳列柜規格:1200×400×1900(長×寬×高)
(2)、輸入電壓:交流電220V±10% 功率:400W
四、提供技術文件
1、《使用說明書》1份
2、《實驗指導書》1份
