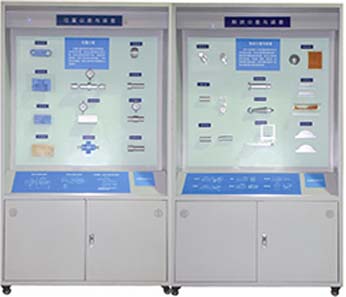

JGCP-I型公差配合與技術測量陳列柜
產品簡介: 互換性是機械產品設計和制造的重要原則。本陳列柜是根據公差配合與技術測量課程基本內容設計制作的認知性實驗設備。它通過實物或模型,配合相應的圖文資料,系統形象展示孔與軸的公差配合、形位公差項目與標注、表面粗糙度、典型零件精度設計以及尺寸與形位誤差測量等內容,目的在于提高學習者對公差配合與技術測量的感性認知。這套陳列柜共有6個分柜。
7x24小時咨詢熱線 13667316246  13606500984
通過微信聯絡

(特別說明:長沙嘉國教儀所供應的教學實驗設備均可根據用戶實際需求進行定制化設計與生產,以下為實驗設備基礎參數,如需定制請電話聯系)

一、陳列柜功用與特點

該陳列柜突破了傳統陳列柜的“模型堆集”方式,按照課程的知識體系進行系統優化設計,使之具有實物教材的形態與功用。

該陳列柜還突破了靜態展示方式,實現了電腦控制的錄聲講解,體現現代教學方式,方便學生自主學習,減輕教師的勞動強度,同時能夠提高認知教學質量;利用該陳列柜可以開設《公差配合與技術測量認知實驗》。


二、陳列柜的內容

序號

柜名

內容分類

模型

1

孔與軸的公差配合


基準制的選用

間隙配合應用

過盈配合應用

過渡配合應用


活塞連桿的配合

滾動軸承的配合

氣門導桿與座配合

齒輪軸套與軸的配合

沖床齒輪與軸配合

蝸輪輪緣與輪幅配合

蝸輪與軸的配合

繩輪與齒圈的配合

2

形位公差項目


形狀公差項目

位置公差項目


直線度與平面度  圓度  圓柱度

線輪廓度 面輪廓度  平行度

垂直度  傾斜度 同軸度 對稱度 位置度

3

形位公差標注

機械零件例

形位公差標注


頂桿 頂桿形位公差標注 曲軸

曲軸形位公差標注 軸承座

軸承座形位公差標注

軸承內圈     撥盤

4

表面粗糙度

加工紋理

表面粗糙度標注

軸粗車與精車

加工紋理方向 加工紋理方向

加工紋理方向標注 機械零件

表面粗糙度標注 表面粗糙度標注

軸的粗車 軸的精車

5

典型零件精度設計

軸套類零件

箱體零件


軸系組件 軸零件 軸的精度設計 軸承安裝套應用 軸承安裝套精度 軸承安裝套結構

減速器箱座

減速器箱座精度設計

6

尺寸與形位誤差測量

光滑極限量規

位置量規

形位誤差檢測


塞規與卡規 同軸度量規

位置度量規 平行度量規

垂直度量規 V形塊測圓度

跳動誤差測量   垂直誤差測量




三. 陳列柜技術參數


(1)全套6個單體陳列柜;單體陳列柜體外形尺寸:1200×400×1900㎜;陳列柜柜體采用1.2mm冷軋鋼板噴塑制作,柜體剛性好,外形大方美觀,柜內陳列面板為超豪華鋁塑夾層板,柜上部裝有日光燈。

(2)模型主要由鋁合金和高級工程塑料精制,金屬件表面作防銹處理,非金屬件10年內不老化。模型有相應的文字說明。

(3)陳列柜中有24幅帶思考題的示教圖,示圖表達正確清晰。

(4)陳列柜講解由微電腦程序控制系統來實現。微電腦大容量語言芯片多功能程序控制系統,可實現全柜模型遙控和手控,實現以模型指示燈作為工作順序?qū)虻牟ヒ。大容量語言芯片控制板6塊;手控按鈕板6塊;遙控器1個。講解詞播放聲音洪亮,清楚。

(5)輸入電壓:交流220V±10%,400W;

(6)提供技術文檔:《使用說明書》1份。

四、 提供文檔


使用說明書  1份
