當前頁面: 首頁 > 產品中心 > 模型、陳列柜系列

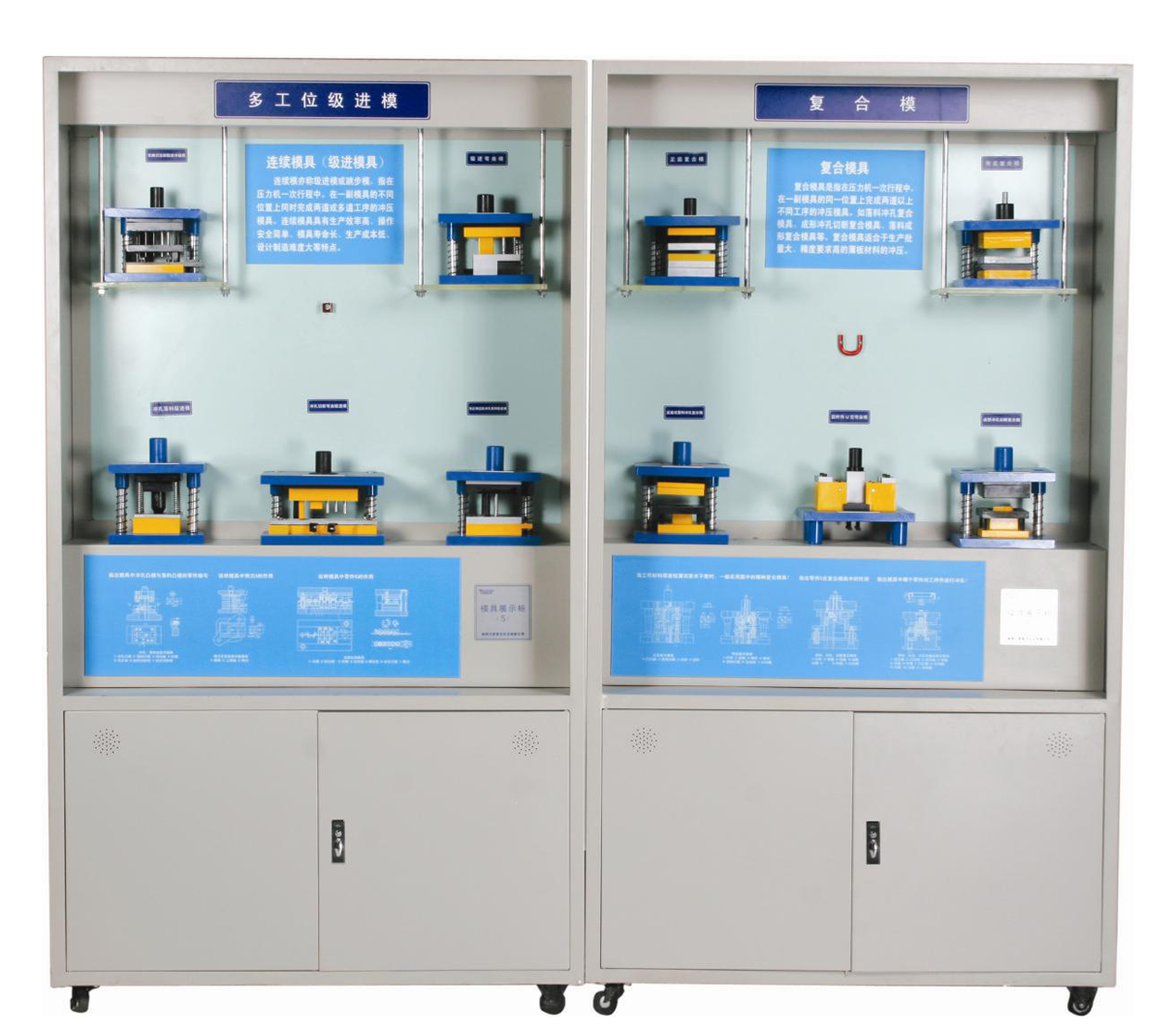

JMG-I模具陳列柜
產品簡介: 本公司力求實用根據學校教學要求需要、特制一套《冷沖壓與塑料成型工藝及模具設計》與《塑料成型模具》等教材設計而成的模具陳列柜。模型材料采用工程塑料制作,板面附有必要文字說明,演示形象逼真,制作工藝美觀,使用模具陳列柜提高教學效果,是一套現代化模具設計課程應用陳列室設備,這套陳列柜共十個分柜。
7x24小時咨詢熱線 13667316246  13606500984
通過微信聯絡


(特別說明:長沙嘉國教儀所供應的教學實驗設備均可根據用戶實際需求進行定制化設計與生產,以下為實驗設備基礎參數,如需定制請電話聯系

序號

陳列柜名稱

內容

規格

1

壓鑄模及錘鍛模

偏心澆口斜導柱抽芯鑄模

斜滑塊抽芯壓鑄模

中心澆口側向抽芯壓鑄模

螺紋壓鑄件壓鑄模

錘鍛模(一)多模膛模鍛

錘鍛模(二)齒輪胚飛無邊模鍛

2

復合模

鋼球活座套復合模

連續復合彎曲模

正裝復合模

倒裝復合模

成形沖孔切斷復合模

3

沖模、沖裁模

順裝復合模

復合沖裁模(凸緣式)

倒裝復合站模(浮動式)

側壁沖孔摸(通用式)

倒裝復合模

彈性卸料沖孔落料級進模

4

多工位級進模

(自動送料)

雙側刃頂距級進沖裁模

搖桿推板式半自動模

杠桿、夾板式自動送料模

沖孔、切斷、彎曲級進模

級進彎曲模

固定斜楔沖孔落料級進模

5

拉深模

(拉延模)

有壓邊圈首次拉深模

帶壓邊圈極限裝置的拉深模

有壓邊圈二次拉延模

無壓邊圈首次拉延模

錐形壓邊拉深模

倒裝拉深模

6

彎曲模

V型彎曲模

U型彎曲模

一次成型彎圓模

彎曲角小于90度的彎曲模

擺動式U型彎曲模

圓桿彎曲模

(7)

壓縮模與壓注模

移動式傳遞模

不溢式壓縮摸

移動式壓縮摸

溢式壓縮摸

半溢式壓縮摸

典型壓縮摸

(8)

斜導柱—斜滑塊

斜導柱在定模,滑塊在動模的雙分型面注射模

斜導柱側向分型抽芯注射模

斜導柱在動模中的結構Ⅱ

斜導柱與與滑塊同在定模的結構

斜導柱與滑塊同在動模的結構

斜滑塊外側抽芯注射模

(9)

注射模

單分型面注射模

澆注系統疑料脫落機構注射模

側凹拉斷關澆口注射模

帶有活動鑲件的注射模

潛伏繞口注射模

雙分型面注射模

(10)

螺紋、熱流道模

角度螺紋注射模

彎曲外側抽芯注射模

彎曲內側抽芯注射模

熱流道模

斜頂桿式頂出注射模

推桿平移內側抽芯注射模


一:陳列柜技術參數

1、各柜內所有模型的導柱、導桿、頂料桿采用銅或鋁合金制作;上下底板采用進口PVC并用不同顏色的亮光磁漆表示;熱流道模具上底板及型腔工件以上為透明的有機玻璃制作。

2、陳列柜體用厚度大于1.2mm的冷軋板成型、表面噴塑處理,柜內面板采用豪華鋁塑板制作,柜上部日光燈照明,配置帶鎖玻璃門。

3、 金屬件模型表面作防銹處理,非金屬件10年不老化。

4、每組柜陪拆卸工具一套及部分裝配零件;

5、 陳列柜尺寸:1200(寬)、450(厚)1900(高)。

6、 輸入電壓:交流220V   400w

二:提供的文檔

1、產品說明書1份;
