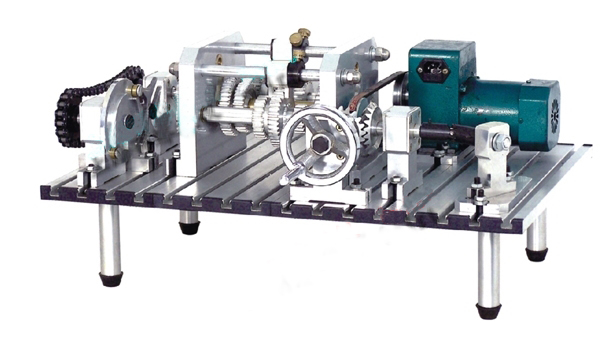

JYBX-B型便捷式機械系統變速傳動方案創新設計實驗箱
產品簡介: 該實驗箱能拼裝各種類型的機械變速傳動,并對比分析其傳動原理及特點、操作換檔變速,了解換檔變速機構的工作原理及結構特點。
7x24小時咨詢熱線 13667316246  13606500984
通過微信聯絡

(特別說明:長沙嘉國教儀所供應的教學實驗設備均可根據用戶實際需求進行定制化設計與生產,以下為實驗設備基礎參數,如需定制請電話聯系

一、實驗?zāi)康?/b>

機械傳動變速裝置是機械系統的主要組成部分,起著傳遞動力或改變運動速度和方向的重要作用。根據需要選擇傳動類型,組合出合理的機械傳動方案,是《機械原理》和《機械設計》課程教學中的重要內容。

本實驗箱使用目的是:

1、加深對各種類型的機械變速傳動的感性認識和理論認識;

2、通過拼裝各種變速傳動方案和對比分析不同方案的傳動特點,提高學生動手能力和創新意識,培養學生工程實踐能力和創新能力。

二、實驗內容

1、拼裝各種類型的機械變速傳動,并對比分析其傳動原理及特點;

2、操作換檔變速,了解換檔變速機構的工作原理及結構特點。

三、實驗箱簡介

1、實驗箱配置及主要技術參數;本實驗箱備有V帶傳動、鏈傳動、圓柱齒輪傳動、圓錐齒輪傳動、槽輪機構、曲柄滑塊機構、曲柄搖桿機構、單十字萬向聯軸器傳動等零部件。箱體采用硬質鋁合金精制,內部零件采用45#鋼,零件加工精度高,使用輕巧方便。

2、拚裝方案:利用本實驗箱配備的零部件可組裝數十種機械傳動方案:

1)單級傳動:V帶傳動、鏈傳動、圓柱齒輪傳動、圓錐齒輪傳動、槽輪機構、曲柄滑塊機構、曲柄搖桿機構、單十字萬向聯軸器傳動等。

2)變速器:手動滑動套,使兩三聯齒輪分別沿二根花鍵軸滑移,通過三根傳動軸(二根花鍵軸及一根平鍵軸)上不同的齒輪嚙合,可得9級傳動比。三根傳動軸可三角形布置,也可展開布置。卸下平鍵軸,裝上中介輪軸及介輪,可得含介輪的齒輪傳動。

3)多級組合傳動:可在上述單級傳動及變速器中任選兩種或兩種以上,用聯軸器或離合器聯接組成多級組合傳動。

例如:

電機(手動)—錐齒輪—九速變速器—彈性聯軸器—鏈—槽輪機構

電機(手動)—九速變速器—離合器—曲柄搖桿機構

電機(手動)—?jiǎng)傂月?lián)軸器—鏈傳動—槽輪機構

電機(手動)—V帶傳動—離合器—鏈—槽輪機構

電機(手動)- V帶傳動—錐齒輪—槽輪機構

電機(手動)—錐齒輪—鏈傳動—槽輪機構

電機(手動)—V帶傳動—曲柄滑塊機構

電機(手動)—鏈傳動—曲柄搖桿機構

四、主要技術參數

1、.交流減速電機1臺:額定功率 90W,調速范圍 060r/min

2、.隨機工具:1套;

3、典型安裝圖:1套(過塑);

4、使用說明書及實驗指導書;

5、外形規格: 600×500×400mm
