(特別說明:長沙嘉國教儀所供應的教學實驗設備均可根據用戶實際需求進行定制化設計與生產,以下為實驗設備基礎參數,如需定制請電話聯系)
一、 實驗臺基本組成:

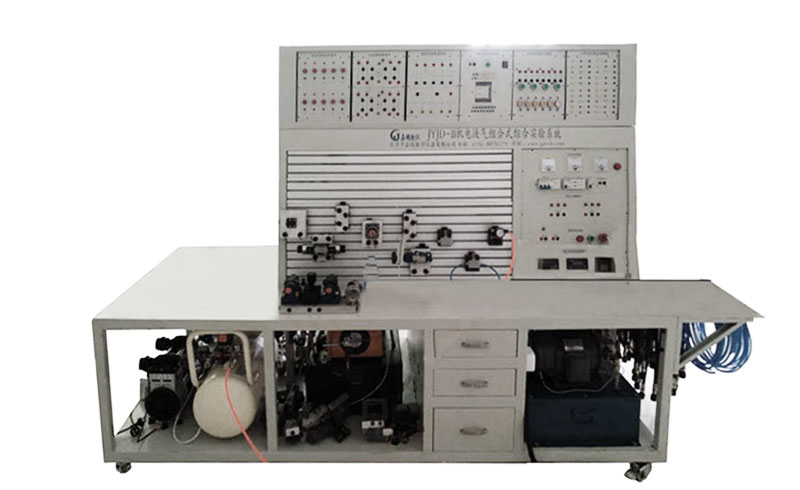

實驗臺主要由鋁合金T型槽臺架,液壓泵站及液壓元件,空氣壓縮機及氣動元件,電氣模塊及插銷板。PLC可編程控制器及手動編程器等組成。
二、實驗項目
液壓實驗
(一)性能實驗:
1.液壓泵的性能實驗;
2.溢流閥靜態性能實驗;
(二)回路驗證實驗:
一)壓力控制回路實驗
1.調壓回路
a.單級調壓回路;
b.單級遠程調壓回路實驗;
c.多級壓力回路實驗;
d.兩級調壓回路;
e.雙壓回路。
2.減壓回路
3.保壓回路
a.單向閥保壓回路
b.換向閥保壓回路
4.卸荷回路
a.M型中位機能卸荷回路
b.二位二通電磁閥卸荷回路
c.先導式溢流閥卸荷回路
5.平衡回路
6.平衡與鎖緊回路
7.緩沖回路
二)速度控制回路
1.節流閥調速回路
a.節流閥進油節流閥調速回路實驗
b.節流閥回油節流調速實驗
c.節流閥旁路節流閥調速回路實驗
d.單節流閥雙向進油節流閥調速回路實驗
e.單節流閥雙向回油節流閥調速回路實驗
f.雙節流閥雙向進油節流閥調速回路實驗
g.雙節流閥雙向回油節流閥調速回路實驗
h.有背壓的進油節流閥調速回路實驗
i.雙壓雙向節流閥調速回路實驗
2.增速回路
a.單向閥控制差動連接增速回路實驗
b.二位三通電磁閥控制差動連接增速回路實驗
c.增速控制回路實驗
3.速度變換回路
a.二位二通電磁閥差動連接快慢速度變換回路實驗;
b.二位三通電磁閥差動連接快慢速度變換回路實驗;
c.雙向速度變換回路實驗
d.進油控制速度變換回路實驗
e.回油控制速度變換回路實驗
f.快慢速度變換回路實驗
4.方向控制回路實驗
5.換向回路實驗
a.二位四通電磁閥控制連續往復換向回路實驗
b.三位四通電磁閥控制連續往復換向回路實驗
6.鎖緊回路
a.三位四通電磁閥換向閥O型中位機能鎖緊回路實驗
b.三位四通電磁閥換向閥M型中位機能鎖緊回路實驗
c.單向閥鎖緊回路
三)多執行元件動作回路實驗
1.順序動作回路實驗
a.壓力控制多缸順序動作回路實驗
b.行程控制多缸順序動作回路實驗
2.同步動作回路實驗
3.PLC控制邏輯驗證實驗
氣動控制回路:
1.壓力控制回路(包括雙壓回路)
2.速度控制回路(包括節流調速,快慢速轉換回路)
3.多缸程序控制回路(包括行程控制與時間控制順序動作回路,順序與同步聯合控制回路)
4.邏輯控制回路(包括與門、或門和雙穩控制回路)
5.雙作用氣缸進口節流調速回路實驗
6.雙作用氣缸出口節流調速回路實驗
7.單電控速度變換回路實驗
8.雙作用氣缸單電控自動往復運動回路
9.雙作用氣缸-電聯合控制連續往復運動
10.電-氣聯合控制順序動作回路
面向氣動系統的電氣控制設計驗證實驗
面向液壓和氣動系統的PLC控制邏輯驗證實驗
配置液壓元件、氣動元件和電氣元件涵蓋下的其它機電液氣一體化創新設計實驗
三、功能及特點
1.雙面鋁合金T型槽式安裝板,將機電液實驗與機電氣實驗配置臺架兩面,一機兩用,占地面積少,購置費用低
2.擴展的模塊化設計、開放式柔性組合可方便的融入你的創意
3.無故障啟動、操作失誤或?qū)嶒炇〔话l(fā)生安全事故,具有良好的工作可靠性和失敗安全性。
4.所有液壓元件均為工業用液壓元器件,明細見配置清單。
5.可實現手控、氣控、電控、PLC控制等多種控制方式。
6.實驗交叉、綜合運用機械、電子、液壓與氣動、控制、測試、計算機等多學科知識。
7.有具體的控制對象,實驗設計貼近機電液(氣)產品設計,實驗過程模擬工業現場過程。有利培養學生創造性解決實際工程問題能力。
8.實驗過程實踐性強,學生自己設計實驗,自己動手安裝調試液壓及氣動線路,自己動手連接電氣系統,自己動手編寫和調試PLC程序。
9.配有新一代組態模擬動態控制軟件,其功能:
a.三維虛擬液壓回路的演示與控制
b.單個液壓元件的三維虛擬工作原理演示,拆裝演示
c.軟件設有零件庫,學生可以進行創新回路組合虛擬實驗
四、主要技術參數
1.低壓變量葉片泵 1HP+VP1-12-70
最高使用壓力:7Mpa
流量:0.35Mpa, 1800r/min時.為12L/min
額定轉速:1500r/min
驅動功率:0.75Kw
2.靜音空氣壓縮機 型號:TYW-1
功率:0.55Kw
轉速:1400rpm
額定排氣量≥55L/min
氣罐容量:22L
3、外形規格:1490×1250×1620mm
JYJD-A型機電液氣一體化綜合實驗臺
配置清單
序號 |
名稱 |
型號 |
生產廠家 |
數量 |
備注 |
1 |
汽缸 |
MAL-20*200-LB |
亞德客 |
2 |
雙作用單出桿 |
2 |
二位五通換向閥 |
4V210-06-DC24V |
亞德客 |
2 |
單電控 |
3 |
二位五通換向閥 |
4A210-06 |
亞德客 |
2 |
單氣控 |
4 |
二位三通換向閥 |
3V210-06NC DC24V |
亞德客 |
3 |
單電控 |
5 |
梭閥 |
KV-06 |
亞德客 |
2 |
|
6 |
單向節流閥 |
ASC100-06 |
亞德客 |
2 |
|
7 |
減壓閥 |
AR2000 |
亞德客 |
1 |
|
8 |
氣動二聯體 |
AFR2000 |
亞德客 |
1 |
|
9 |
快換接頭 |
APC6-01 |
亞德客 |
34 |
已裝配在閥上 |
10 |
快換接頭 |
APC6-02 |
亞德客 |
6 |
已裝配 |
11 |
消聲器 |
BSL-01 |
亞德客 |
11 |
已裝配在閥上 |
12 |
氣管 |
PUA0640 |
亞德客 |
15(米) |
|
13 |
三通接頭 |
APE6 |
亞德客 |
6 |
|
14 |
旋轉缸 |
DA-52 |
亞德客 |
1 |
已裝配 |
15 |
雙作用單出桿油缸 |
HOB30-150 |
勤達機電 |
2 |
|
16 |
雙作用單出桿小油缸 |
HOB30-80 |
勤達機電 |
2 |
已裝配 |
17 |
三位四通電磁換向閥 |
M型 D5-02-3C60-D2 |
朝田(康百世) |
2 |
最高使用壓力≥25Mpa,最大流量60L/min |
18 |
三位四通電磁換向閥 |
O型D5-02-3C2-D2 |
朝田(康百世) |
1 |
最高使用壓力≥25Mpa,最大流量60L/min |
19 |
二位四通電磁換向閥 |
D5-02-2B2-D2 |
朝田(康百世) |
1 |
最高使用壓力≥25Mpa,最大流量60L/min |
20 |
二位三通電磁換向閥 |
23E2-25B |
廣研所 |
1 |
額定壓力:6.3 Mpa,流量25L/min |
21 |
二位二通電磁換向閥 |
22E2-25B |
廣研所 |
2 |
額定壓力:6.3 Mpa,流量25L/min |
22E2-25BH |
廣研所 |
1 |
額定壓力:6.3 Mpa,流量25L/min |
||
22 |
節流閥 |
L-10B |
廣研所 |
2 |
額定壓力:6.3 Mpa,流量10L/min |
23 |
單向閥 |
I-25B |
廣研所 |
2 |
額定壓力:6.3 Mpa,流量25L/min |
24 |
先導式溢流閥 |
Y-10B |
廣研所 |
1 |
額定壓力:6.3 Mpa,流量10L/min |
25 |
直動式溢流閥 |
DG-02-B |
朝田(康百世) |
1 |
額定壓力:21Mpa,流量≥16L |
26 |
先導式減壓閥 |
J-10B |
廣研所 |
1 |
額定壓力:6.3 Mpa,流量10L/min |
27 |
液控單向閥 |
IY-25B |
廣研所 |
1 |
額定壓力:6.3 Mpa,流量25L/min |
28 |
壓力繼電器 |
JCD-02-NLL |
朝田(康百世) |
2 |
|
29 |
行程開關 |
|
三星機床 |
4 |
感應式 |
30 |
直流電機 |
Z5D40-24 |
|
2 |
|
31 |
編程器 |
FX-20MR-D |
三菱電機 |
2 |
20點 |
33 |
壓力表 |
Y-60 |
紅旗儀表 |
6 |
已裝液壓、氣動配件上 |
39 |
數顯轉速表 |
|
嘉國教儀 |
1 |
|
41 |
聚氨脂油管 |
|
山東魯盾 |
16 |
|
42 |
靜音空氣壓縮機 |
TYW-1 |
蘇州同一 |
1 |
額定排氣量≥55L/min,功率0.55KW,容積22L |
45 |
操作總臺 |
JY -CZT |
嘉國教儀 |
1 |
|
46 |
電機泵組 |
1HP+VA1-12F-A3 |
朝田(康百世) |
1 |
電機功率1.5KW,最高使用壓力:7Mpa,排量:6.8 ml/r. |
47 |
三通 |
JY -ST |
嘉國教儀 |
6 |
|
48 |
快換接頭 |
帶單向閥的標準鍍鉻快換接頭 |
寧波 |
38 |
|
49 |
快換接頭單頭 |
寧波 |
39 |
|
|
50 |
管用直角接頭 |
|
山東魯盾 |
16 |
|
51 |
管用直通接頭 |
|
山東魯盾 |
16 |
|
52 |
46號抗磨液壓油 |
|
中國石化 |
25kg |
|
53 |
活動扳手6″ |
|
寧波 |
1 |
|
54 |
開口扳手19~22 |
|
寧波 |
1 |
|
55 |
開口扳手22~24 |
|
寧波 |
1 |
|
56 |
內六角扳手5mm |
|
寧波 |
1 |
|
57 |
內六角扳手6mm |
|
寧波 |
1 |
|
58 |
內六角扳手3mm |
|
寧波 |
1 |
|
59 |
十字起4″ |
|
寧波 |
1 |
|
60 |
一字起4″ |
|
寧波 |
1 |
|
61 |
內卡環鉗4″ |
|
寧波 |
1 |
|
62 |
外卡環鉗4″ |
|
寧波 |
1 |
|
63 |
按扭 |
ZB2-BW31C |
施耐德 |
4 |
綠燈24V |
64 |
按扭 |
ZB2-BWB42C |
施耐德 |
2 |
紅燈 |
65 |
按扭 |
ZB2-BW31C |
施耐德 |
2 |
|
66 |
按扭 |
ZB2-BWB42C |
施耐德 |
2 |
紅燈24V |
67 |
按扭 |
ZB2-BW31C |
施耐德 |
2 |
綠燈24V |
68 |
按扭 |
ZB2-BWB51C |
施耐德 |
6 |
黃燈自鎖;紅燈24V |
69 |
按扭 |
ZB2-BWB41C |
施耐德 |
1 |
黃燈自鎖;紅燈24V |
70 |
按扭 |
ZB2-BWB42C |
施耐德 |
1 |
紅燈24V |
71 |
按扭 |
LAY-39 |
施耐德 |
1 |
綠燈24V |
72 |
通訊線 |
|
三菱電機 |
1 |
|
73 |
編程軟件 |
|
三菱電機 |
1 |
|
74 |
時間繼電器 |
TYPEST3 |
|
4 |
|
75 |
電壓表 |
85C130V |
凱達利 |
1 |
|
76 |
指示燈 |
NHC,24V |
馮事達 |
24 |
|
77 |
航空插 |
XS12-2P |
邁蜂儀表 |
36 |
|
78 |
航空插 |
XS12-4P |
邁蜂儀表 |
16 |
|
79 |
交流接觸器 |
AMYC10-10A,36V |
中國民揚 |
8 |
|
80 |
交流接觸器 |
AMYC10-10A,36V |
中國民揚 |
2 |
|
81 |
繼電器 |
MY4NJ |
歐姆龍 |
4 |
30 |
82 |
開關電源 |
S-20-24 |
上海任重 |
1 |
|
83 |
黃色插座 |
|
南京康尼 |
135 |
|
84 |
紅色插座 |
|
南京康尼 |
15 |
600×20根 |
85 |
黑色插座 |
|
南京康尼 |
15 |
300×20根 |
86 |
空氣開關 |
DZ47-16A |
施乃特 |
1 |
16 |
87 |
保險 |
RT18-32 |
施乃特 |
3 |
3 |
88 |
變壓器 |
TK500 |
長沙麓山 |
1 |
|
