(特別說明:長沙嘉國教儀所供應的教學實驗設備均可根據用戶實際需求進行定制化設計與生產,以下為實驗設備基礎參數,如需定制請電話聯系)

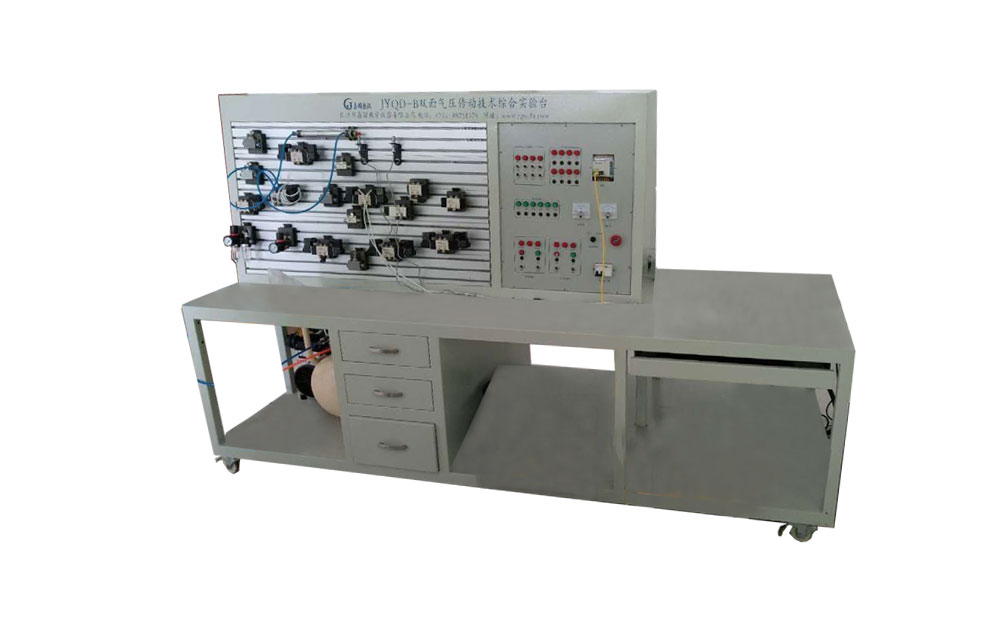

該實驗臺是根據《液壓氣動傳動》、《氣動控制技術》等通用教材設計而成,集可編程控制和各種真實的氣動元件、各執行模塊為一體,除可進行常規的氣動基本控制回路實驗外,還可以進行模擬氣動控制技術應用實驗、氣動技術課程設計。采用PLC控制方式,可從學習簡單的PLC指導編程、梯形圖編程,深入到PLC控制的應用,可與計算機通訊、在線調試等實驗功能
一、性能特點:
1、實驗臺采用雙面操作的設計,在雙面電氣控制都配置了PLC編程器;
2、實驗臺具有計算機通訊接口,可與PLC編程器相連控制;
3、操作臺采用T型鋁合金型材制作,經久耐用、美觀大方;
4、氣動元件安裝在特殊設計的模塊上,可以隨意地組合搭接各種實驗回路;
5、氣源采用無油靜音空所壓縮機提供,具有噪聲低(58db)的特點,氣體無油無味,清潔干燥。
二、試驗項目:
一 、單作用氣缸換向回路
二 、雙作用氣缸換向回路
三 、單作用氣缸(單向及雙向)調速回路:
(1)單作用氣缸單向調速回路
(2)單作用氣缸單向調速回路
四、雙作用氣缸單向及雙向調速回路
(1)雙向調速回路
(2)單向調速回路
五 、壓力控制回路
(1)基本壓力控制回路
(2)高低壓轉換回路
(3)差壓工作回路
六、單缸單次、連續自動往復控制回路
(1)手動往復控制回路
(2)單次自動往復控制回路
(3)連續自動往復控制回路
七、雙缸順序動作回路
八 、多缸順序動作回路
九、雙缸同步回路
十 、快速排氣閥、或門型梭閥應用回路
(1)快速排氣閥應用回路:
(2)或門型梭閥應用回路
十一 緩沖回路和多點同時控制回路
十二 全氣控氣動系統基本回路
(1)雙作用氣缸手動換向回路
(2) 卸壓控制單次自動往復運動回路
(3) 連續自動往復運動和速度控制回路。
三、基本配置:
序號 |
名稱及規格 |
數量 |
備 注 |
|
1 |
鋼架結構總操作臺1600×920×1600 |
1 |
|
|
2 |
氣缸MAL20×100-LB(雙作用單出桿) |
3 |
臺灣亞德客 |
|
3 |
氣缸MSAL20×100-LB(單作用單出桿) |
1 |
臺灣亞德客 |
|
4 |
氣動執行器(旋轉缸)DA-52 |
1 |
臺灣亞德客 |
|
5 |
汽車開門機構 |
1 |
嘉業自動化 |
|
6 |
透明氣缸 |
5 |
嘉業自動化 |
|
7 |
三位五通換向閥4V230P-06DC24V/雙電控 |
1 |
臺灣亞德客 |
|
8 |
三位五通換向閥4V230C-06DC24V/雙電控 |
2 |
臺灣亞德客 |
|
9 |
三位五通換向閥4A230P-06/雙氣控 |
1 |
臺灣亞德客 |
|
10 |
二位五通換向閥4V220-06DC24V/雙電控 |
3 |
臺灣亞德客 |
|
11 |
二位五通換向閥4V210-06DC24V/單電控 |
2 |
臺灣亞德客 |
|
12 |
二位五通換向閥4A210-06/單氣控 |
2 |
臺灣亞德客 |
|
13 |
二位五通換向閥4A220-06/雙氣控 |
1 |
臺灣亞德客 |
|
14 |
二位三通換向閥3V210-06NCDC24V/單電控 |
4 |
臺灣亞德客 |
|
15 |
二位三通換向閥3L210-06/手動控制 |
2 |
臺灣亞德客 |
|
16 |
二位二通換向閥S3R-06/行程控制 |
2 |
臺灣亞德客 |
|
17 |
梭閥KV-06 |
2 |
國產寶德 |
|
18 |
快速排氣閥QE-01 |
2 |
臺灣山耐斯 |
|
19 |
單向節流閥ASL100-06 |
16 |
臺灣亞德客 |
|
20 |
減壓閥AR1500 |
2 |
臺灣亞德客 |
|
21 |
行程開關ME-8108 |
8 |
|
|
22 |
氣動二聯體AFC2000 |
2 |
臺灣亞德客 |
|
23 |
快速接頭APC6-06 |
124 |
臺灣亞德客 |
|
24 |
消聲器BSL-01 |
38 |
臺灣亞德客 |
|
25 |
氣管PUA0640 |
30米 |
臺灣亞德客 |
|
26 |
三通接頭APE6 |
20 |
臺灣亞德客 |
|
27 |
四通接頭AP2A6 |
3 |
臺灣亞德客 |
|
28 |
可編程控制器PLCDVP-14ES |
1 |
臺達 |
|
29 |
可編程控制器PLCDVP-32ES |
1 |
臺達 |
|
30 |
文本屏 |
1 |
|
|
31 |
手編器DCPHPP02 |
1 |
臺達 |
|
32 |
空氣壓縮機靜音無油空氣壓縮機 型號TYW-1 電壓220V 50HZ 功率 550W 轉速1400r/min 啟動壓力(運行中)0.45MPa(0.1-0.8Mpa可調) 停機壓力(運行中)0.75Mpa 額定排氣量 ≥55L/min(0.4Mpa時) 噪音 ( 58-62)Db(A) 儲氣罐溶積 22L 重量 25Kg |
1 |
|
|
33 |
開口扳手12~14 |
1 |
|
|
34 |
開口扳手17~19 |
1 |
||
35 |
活動扳手6" |
1 |
||
36 |
內六角扳手3mm |
1 |
||
37 |
剪刀 |
1 |
||
38 |
十字起4" |
1 |
||
39 |
一字起4" |
1 |
||
40 |
一字起3" |
1 |
JYQD-C型氣壓傳動技術綜合實驗臺
基本電器元件表
名 稱 |
型 號 |
數 量 |
備 注 |
PLC編程控制器/臺達 |
FXIS-30 |
2個 |
|
液晶顯示屏 |
F940VT |
1個 |
臺達 |
手編器 |
FX-20P |
1個 |
|
電源 |
S-200-24 |
1個 |
|
通訊電纜 |
配套 |
1個 |
|
控制按鈕 |
LA39貨燈(24V) |
22個 |
自鎖兩常開(紅) |
控制按鈕 |
LA39貨燈(24V)紅 |
10個 |
不自鎖一常開一常閉 |
控制按鈕 |
LA39貨燈(24V)綠 |
5個 |
不自鎖一常開一常閉 |
航空插 |
XS12J2Y |
20套 |
|
航空插 |
XS12J4Y |
22套 |
|
指示燈 |
NHC AC220V |
12個 |
|
轉換開關 |
PBC(Y090)LYA7 |
2個 |
|
保險管 |
5A |
2個 |
|
繼電器 |
WJ152-4C-T |
14個 |
4常開4常閉 |
電壓表 |
85C-V(50V) |
2個 |
|
電流表 |
85C-A(2A) |
2個 |
|
行程開關 |
MF8108 |
8個 |
|
氣泵 |
|
1臺 |
|
