(特別說明:長沙嘉國教儀所供應的教學實驗設備均可根據用戶實際需求進行定制化設計與生產,以下為實驗設備基礎參數,如需定制請電話聯系)
主要技術指標:
1).常見液壓元件不少于55件,用于對液壓元件機械測繪和拆裝。
2). 模型外殼采用透明有機玻璃制造,內部結構采用鋁合金、有機玻璃、工程塑料、按要求分色,機床加工、成形,按實物1:1制作,或加大制作。
3). 液壓元件模型列表:
序號 |
品 名 |
序號 |
品 名 |
1 |
液力變矩器模型(裝軸演示) |
29 |
斜軸泵結構模型 |
2 |
Y2B型雙級葉片泵模型 |
30 |
差動式溢流閥模型 |
3 |

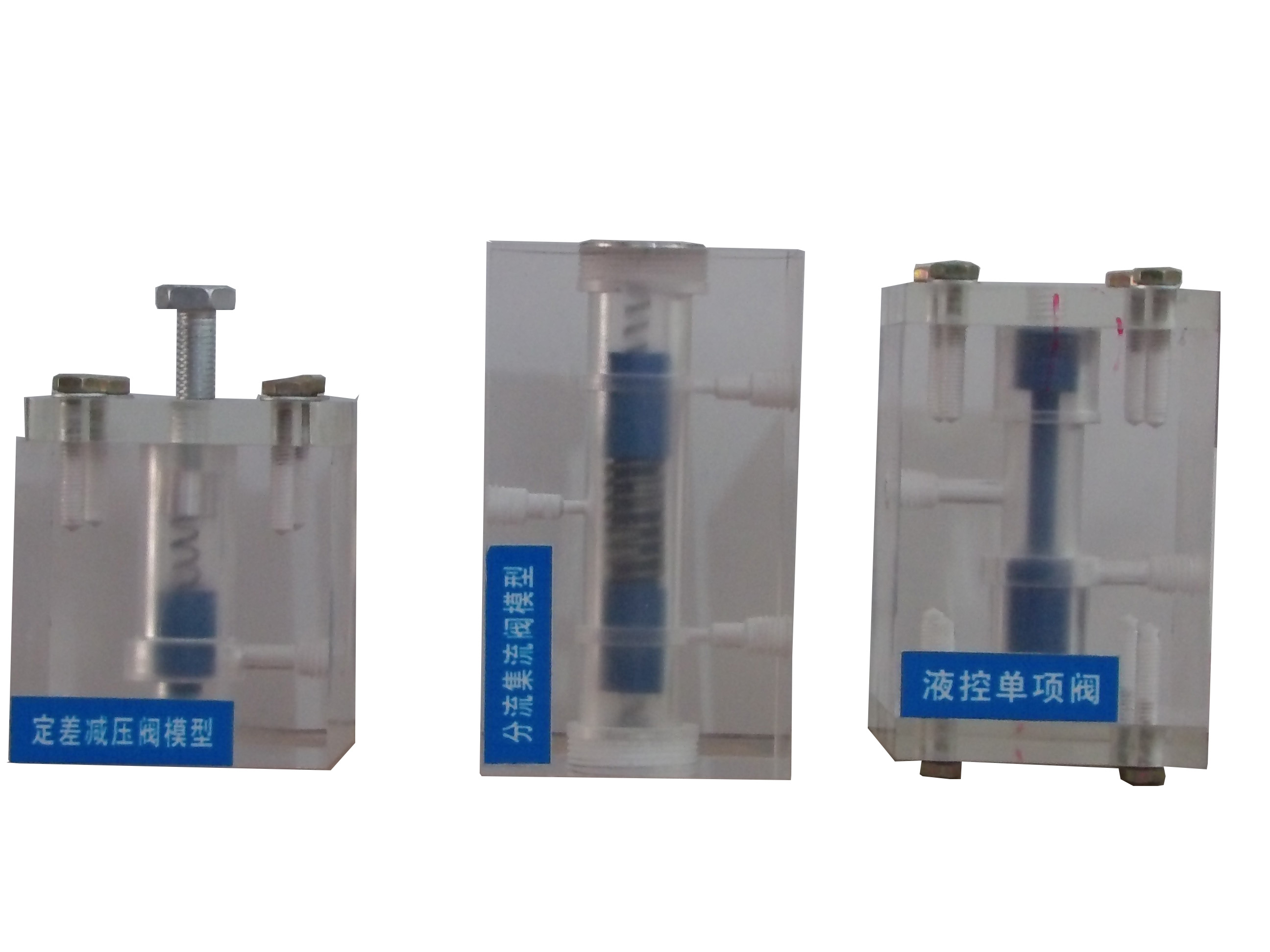

定差減壓閥模型 |
31 |
卸荷閥模型 |
4 |
直控順序閥模型 |
32 |
單向減壓閥模型 |
5 |
分流集流閥模型 |
33 |
手動換向閥模型 |
6 |
單點開關模型 |
34 |
單向行程調速閥模型 |
7 |
自動復位手動換向閥 |
35 |
擺線齒輪泵 |
8 |
變量葉片泵(外反饋限壓式) |
36 |
軸向柱塞泵工作原理 |
9 |
雙出桿活塞油缸 |
37 |
雙葉片擺動油缸 |
10 |
液控單項閥 |
38 |
二位四通電磁換向閥 |
11 |
電液動換向閥 |
39 |
X-B單向順序閥 |
12 |
L型節流閥 |
40 |
LY型溢流節流閥 |
13 |
CY14-1-型軸向柱塞泵結構 |
41 |
單作用葉片泵工作原理 |
14 |
CCY14-1B的伺服變量泵 |
42 |
直動式溢流閥模型 |
15 |
先導式溢流閥模型 |
43 |
定壓減壓閥模型 |
16 |
定比減壓閥模型 |
44 |
溢流調速閥模型 |
17 |
液控單向閥模型(無卸荷閥) |
45 |
液動換向閥模型 |
18 |
多點壓力表開關模型 |
46 |
比例方向閥模型 |
19 |
液壓千斤頂?shù)墓ぷ髟砟P?span> |
47 |
CB型齒輪泵 |
20 |
定量葉片泵(雙作用式) |
48 |
徑向柱塞泵工作原理 |
21 |
單桿活塞油缸 |
49 |
單葉片擺動缸 |
22 |
單向閥 |
50 |
機動換向閥 |
23 |
三位四通電磁換向閥 |
51 |
先導式順序閥 |
24 |
減壓調速閥 |
52 |
壓力繼電器 |
25 |
LCT型單向行程節流閥 |
53 |
螺桿泵 |
26 |
轉閥結構 |
54 |
內嚙合擺線齒輪泵結構 |
27 |
YCY14-B的壓力補償變量泵 |
55 |
多作用內曲線徑向柱塞油馬達結構 |
28 |
LWD型連桿馬達 |
|
|
