JLG-I型機械設計(零件)陳列柜(10柜)

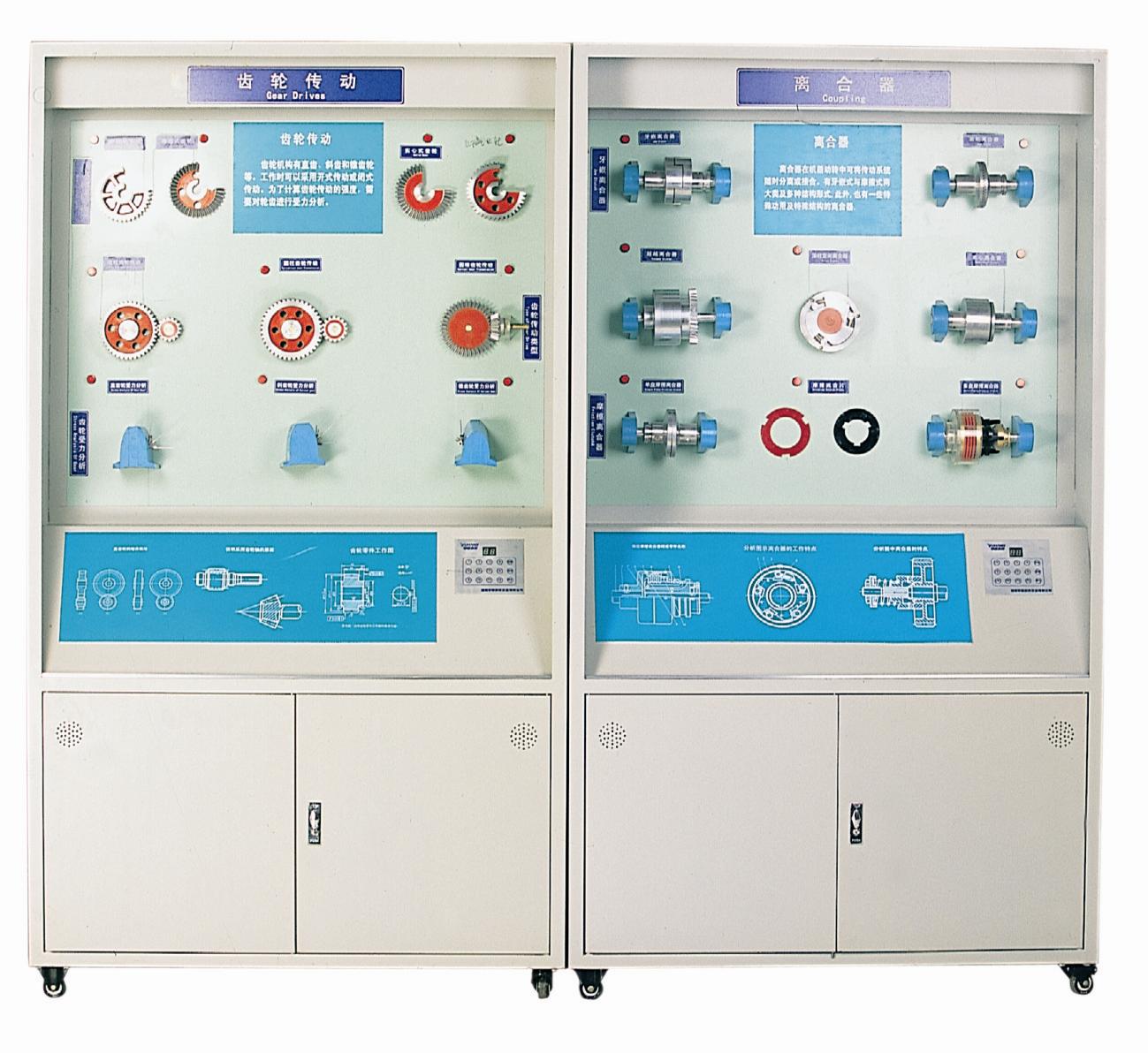

產品簡介: 本產品按照機械設計(機械零件)課程教學基本要求設計制作,可供該課程建立零件陳列室以進行教學之用。全套陳列柜共10個,系統展示聯接、機械傳動、軸系零部件以及其它零件等的結構類型及有關設計內容。
7x24小時咨詢熱線 13667316246  13606500984
通過微信聯絡


(特別說明:長沙嘉國教儀所供應的教學實驗設備均可根據用戶實際需求進行定制化設計與生產,以下為實驗設備基礎參數,如需定制請電話聯系

陳列柜名稱

陳列柜內容

備注

第一柜

螺紋聯接與應用

1、螺紋的類型(8種):

粗牙普通螺紋、細牙普通螺紋、圓柱管螺紋、圓錐螺紋、圓錐管螺紋;矩形螺紋、 梯形紋、鋸齒形螺紋;

2、螺紋聯接基本類型(5種):

普通螺栓聯接(2種)、雙頭螺柱聯接、螺釘聯接、緊定螺釘聯接;

3、標準聯接件(7種):

雙頭螺栓、螺釘、緊定螺釘、自攻螺釘、六角螺母、圓螺母、墊圈;

4、螺紋聯接的應用(3件):

起重吊鉤松螺栓聯接、缸蓋螺栓組聯接、螺旋起重器;

5、螺紋聯接防松(5種 ):

對頂螺母、彈簧墊圈、自鎖螺母;開口銷與開槽螺母、止動墊圈;

6、提高強度措施(6種):

腰桿狀螺栓、空心螺栓;軟墊片密封、密封環密封;懸置螺母、腰環螺栓聯接。

第二柜

鍵、無鍵、銷和鉚焊膠接

1、鍵連接(4種):

普通平鍵連接、半圓鍵連接、楔鍵連接、切向鍵連接;

2、花鍵連接(3種):

矩形花鍵、漸開線花鍵、三角形花鍵;

3、無鍵連接類型(2種):

型面連接、脹套連接;

4、銷連接類型(4件):

定位銷、連接銷、、安全銷、開口銷 ;

5、鉚接(3種):

搭接縫、單蓋板對接縫、雙蓋板對接縫 ;

6、焊接(4種):

正接填角焊縫、搭接填角焊縫、對接焊縫、卷邊焊縫;

7、膠接(4種):

板件接頭、圓柱形接頭、角接頭、錐形及盲孔接頭。

第三柜

帶傳動

1、帶傳動類型(3種):

平帶傳動、V帶傳動、同步帶傳動;

2、帶的類型(4種):

圓帶、普通V帶、多楔帶、同步帶;

3、V帶輪結構(4種):

實心式、腹板式、孔板式、輪輻式;

4、張緊裝置(3種):

滑道式定期張緊、浮動擺架式自動張緊、張緊輪張緊。

第四柜

鏈傳動

1、、傳動鏈的類型(4種):

單排滾子鏈、雙排滾子鏈、內導板齒形鏈、外導板齒形鏈;

2、鏈輪結構(4種):

整體式、 孔板式、齒圈螺釘聯接式、變速鏈輪;

3、鏈傳動的運動特性(1種);

4、鏈傳動張緊裝置(3種):

張緊輪定期張緊、張緊輪自動張緊、壓板和托板張緊。

第五柜

齒輪傳動

1、齒輪傳動基本類型(6種):

直齒輪傳動、斜齒輪傳動、人字齒輪傳動、齒輪齒條傳動、直齒圓錐齒輪傳動、曲齒錐齒輪傳動;

2、輪齒失效形式(照片5張):

輪齒疲勞折斷、齒面磨粒磨損、齒面點蝕、齒面膠合、輪齒滾壓塑變;

3、輪齒受力分析(3種):

直齒輪輪齒受力分析  斜齒輪輪齒受力分析  錐齒輪輪齒受力分析;

4、齒輪結構(6種):

圓柱齒輪軸、圓錐齒輪軸、實心齒輪、腹板式齒輪、加筋腹板式齒輪、輪輻式齒輪。

第六柜

蝸桿傳動

1、蝸桿傳動類型(3種):

圓柱蝸桿傳動、環面蝸桿傳動、錐蝸桿傳動;

2、受力分析(1件):

蝸桿受力分析模型,蝸桿受力分析圖;

3、蝸桿結構形式(2種):

有退刀槽蝸桿、無退刀槽蝸桿;

4、蝸輪結構(4種):

齒圈式、螺栓聯接式、整體澆鑄式、拼鑄式蝸輪。

第七柜

滑動軸承與潤滑密封

1、徑向滑動軸承(4種):

整體式徑向滑動軸承、對開式徑向滑動軸承、自潤滑軸承、多油楔軸承;

2、止推滑動軸承(4種):

實心式、空心式、單環式、多環式;

3、軸瓦結構(6種):

整體軸套、卷制軸瓦、對開式厚壁軸瓦、對開式薄壁軸瓦;軸瓦油槽形狀(2種);

4、潤滑用油杯(4種):

直通式壓注油杯、旋蓋式油杯、壓配式壓注油杯、彈簧蓋式油杯;

5、密封方式(2種):

接觸式密封、非接觸式密封;

6、標準密封件(5件):

O形密封圈、J形密封圈、U形密封圈、YX孔用密封圈、YX軸用密封圈。

第八柜

滾動軸承與裝置設計

1、滾動軸承主要類型(10件):

調心球軸承、推力調心滾子軸承、圓錐滾子軸承、單向推力球軸承、雙向推力球軸承、深溝球軸承、角接觸球軸承、外圈無擋邊圓柱滾子軸承、內圈無擋邊圓柱滾子軸承、滾針軸承;

2、直徑與寬度系列對比(2件):

直徑系列的對比  寬度系列的對比;

3、軸承典型結構(6件):

小錐齒輪軸承支承1、小錐齒輪軸承支承2、直齒輪軸承支承、斜齒輪軸承支承、蝸桿軸承支承、人字齒輪軸承支承。

第九柜

軸的結構與設計

1、軸的類型(5件):

光軸、階梯軸、曲軸、空心軸、鋼絲軟軸;

2、軸上零件的定位(4件):

軸端擋圈定位、圓螺母定位、彈性擋圈定位、圓錐面定位;

3、軸的結構設計(4件):

1步模型、第2步模型、第3步模型(方案1)、第3步模型(方案2)。

第十柜

聯軸器與離合器

1、剛性聯軸器(3件):

套筒式聯軸器、凸緣式聯軸器1、凸緣式聯軸器2;

2、撓性聯軸器(5件):

十字滑塊聯軸器、十字軸式萬向聯軸器、齒式聯軸器、

彈性套柱銷聯軸器、梅花型聯軸器 ;

3、離合器 (4件):

牙嵌離合器、單盤摩擦離合器、多盤摩擦離合器 、定向離合器。


(1)陳列柜模型由全優質鋁合金、實物模型、工程塑料、透明有機玻璃精加工制造,陳列柜體用厚度大于1.2mm的冷軋板成型、表面噴塑制作、柜上部日光燈照明,帶鎖玻璃門。

2)陳列柜的模型動作和講解采用先進的單片機技術、VB語言程序控制系統加語音芯片灌制語音及直流電源。講解詞播放效果:100平方米內聲音洪亮、清晰。。(我公司率先推出無線遙控應用技術加語音芯片播音,不受場地和使用時間的影響,性能穩定,使用壽命長,可操作性強)。

(3) 可遙控或手動控制(無線遙控距離0-50米)實現順序動作播音講解,或單柜任意模型(電動模型)的動作和講解,或只動作不播音的控制。

4) 電動模型由微電機驅動(帶減速器電機:15W、10r/min)。連續運行時間:1小時無卡死現象 ;

(5) 金屬件模型表面作防銹處理,非金屬件10年不老化。

(6) 陳列柜尺寸:1200(長)、400(寬)1900(高)。

(7) 輸入電壓:交流220V   400w

五、提供的文檔

1、產品說明書1份;

2、CD(講解詞)1

3、遙控器:1
