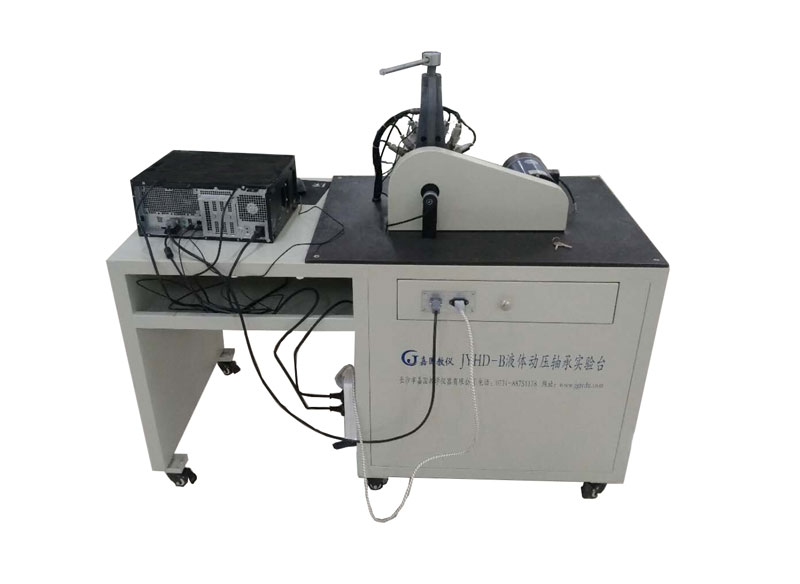

(特別說明:長沙嘉國教儀所供應的教學實驗設備均可根據用戶實際需求進行定制化設計與生產,以下為實驗設備基礎參數,如需定制請電話聯系)
一、主要技術參數:
1、電機功率:375W;
2、測速范圍:3-500轉/分,測速精度:±1轉/分;
3、負載范圍:0-200kg;
4、管路壓力傳感器8個(0.6Mpa),載荷傳感器1個(0-400kg),
測力傳感器1個(50N),傳感器精度:±0.2%(讀數);
5、圓柱滾子允許最大工作轉速為300rpm;
6、允許最大加載力為200kg;
7、軸瓦內直徑d=70mm;有效長度L=125mm; 光澤度▽7(1.6 );
材料ZQSn6-6-3;
8、外形尺寸:670×500×650mm;
9、重量:52kg。
二、基本配置:
1、調速電動機1個;
2、管路壓力傳感器8個,載荷傳感器1個,測力傳感器1個,
3、彈性加載裝置、測試數據裝置一套,測試軟件一套,
多媒體軟件光盤一個,隨機工具一套。
三、實驗內容:
1、觀察滑動軸承的結構,測量其徑向油膜壓力分布和軸向油膜壓力分布;
2、測定其摩擦特征曲線,特別低轉速能進行演示,能觀察并計算油膜厚度。
四、性能特點:
1、可進行全自動檢測;
2、對性能參數變化曲線進行自動繪制;
3、有壓力油膜分布曲線的虛擬仿真;
4、摩擦狀態的觀察;
5、徑、軸向油膜壓力分布和摩擦特征曲線的實測;
6、采用彈性加載系統,能有效減小主軸軸頸的變形;
7、采用軸承鋼承載環,有效地阻止了軸瓦變形并提高了檢測數據的真實性;
8、采用平衡套的平衡系統,保證了軸瓦的平衡,調整方便快捷,提高了檢測精度。
五、檢測控制系統及教學分析軟件內容和特點:
1、檢測控制系統以AVR系列單片機組為核心,配有放大、濾波、抗干擾電路實現數據采集、放大、初步處理和數據通訊,以及電機控制等功能,該系統利用串口實現數據采集箱和電腦之間的信息通訊;
2、該實驗臺教學分析軟件以AVR為開發平臺,包括實驗內容介紹、實驗錄像、參數可視化分析、實驗結果分析等內容;
3、可以實時顯示運動參數的實時變化曲線;
4、實驗結果可以以文本形式保存,并可在網絡上發送,便于網絡化實驗,使教師可在網上批改作業;
六、造型及表面處理:
1、大氣美觀、實物感強、加工精細
2、金屬外露件鍍鉻、其他表面防銹處理加噴塑
3、塑表面平整、光滑清、清潔無劃痕和脫落斑點。
