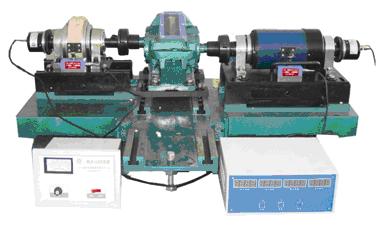

JYCX-B型齒輪效率綜合實驗臺
產品簡介: 由于由齒輪傳動部件-減速器構成的傳動系統是機械設計的主要內容,因此對減速器傳動系統(包括聯軸節)的動態了解將使學生對減速器的設計有更加深刻的認識,以提高學生的綜合設計能力,同時為了煅練學生的動手能力,我們設計讓學生自己裝配實驗臺。
7x24小時咨詢熱線 13667316246  13606500984
通過微信聯絡


(特別說明:長沙嘉國教儀所供應的教學實驗設備均可根據用戶實際需求進行定制化設計與生產,以下為實驗設備基礎參數,如需定制請電話聯系


一、機械部分:

1、該實驗臺采用臺式結構負載采用磁粉制動方式,實驗齒輪有單級圓柱直齒輪

斜齒圓柱齒輪:m=2,i=10

蝸輪蝸桿:m=2,i=50

圓錐齒輪:m=2,i=5

2、檢測齒輪可更換裝配。

3、減速器頂部有透明視窗,以觀察齒輪嚙合情況,并可更換不同潤滑油。

二、檢測部分:

1、配數據檢測箱,其面板可顯示輸入輸出轉速、轉矩及負載力。

2、實驗臺共配有四個傳感器:2個測力傳感器(10kg、20kg),2個光柵角位移傳感器。

3、數據通過A\D板輸入計算機處理,數據檢測箱與計算機采用串口通訊方式。

三、實驗?zāi)康模?/b>

1、觀察不同減速器在不同介質狀態下的傳動情況。

2、測試在不同情況下(不同潤滑介質、不同傳動組合)的傳動系統效率。

四、實測部分

配套測試系統可通過計算機控制(全自動)或手動操作實時顯示各檢測參數及齒輪傳動的適時變化曲線。

五、主要技術參數:

1、驅動電機功率:600W

2、工作調速范圍:0-800rpm。

3、外型尺寸:1256×807×685mm

4、實驗臺重量:300kg

5、負載安裝中心高:h =148mm

6、CZ5磁粉制動器最大扭矩:50N.m
