(特別說明:長沙嘉國教儀所供應的教學實驗設備均可根據用戶實際需求進行定制化設計與生產,以下為實驗設備基礎參數,如需定制請電話聯系)
一、實驗內容

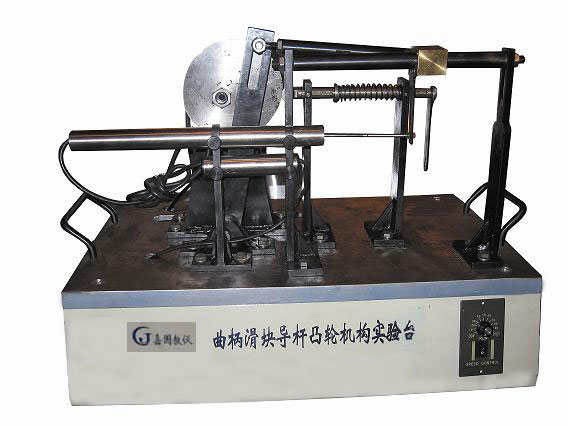

1、曲柄滑塊、曲柄導桿滑塊機構、凸輪機構的實物拼裝。
2、檢測滑塊的位移、速度、加速度。并實時顯示變化曲線。
3、檢測凸輪的速度、加速度、角速度。并實時顯示變化曲線
4、連桿上點的運動軌跡分析
二、主要技術參數
1、供電電源:220V/50HZ;
2、90YY(YS)-90F直流帶齒輪減速機電機功率:125W
3、凸輪基圓半徑60mm,最大升程30mm,滾子半徑8mm
4、曲柄擺角31度,曲柄長度30-50可調;導桿長度200-250可調,連桿長度180-250可調,滑塊最大行程130mm
5、光柵角位移傳感器:1000柵
6、直線位移傳感器:160L
7、外型尺寸:600×510×800mm
8、電機調速范圍:0—250r/min
9、隨機工具及附件各一套
三、性能特點
1、可進行曲柄滑塊機構及曲柄導桿滑塊機構、凸輪機構的拼裝。
2、比較曲柄滑塊機構及曲柄導桿滑塊機構的性能差別。
3、可對各種運動規律(8種)的直動從動桿凸輪機構的運動進行比較。
4、所有桿構件長度及滑塊偏心距均可進行無級調節,分析該參數改變,對機構運動特性的影響。
5、檢測系統集數據采集與電機調節控制于一體。檢測系統采用先進的AVR系列單片機系統,以串口通訊,測試數據精度高、速度快、穩定。
6、該系統配套軟件以AVR為平臺制作開發,其內容豐富,包括實驗錄像、實驗臺介紹、機構虛擬設計、機構的虛擬運動、機構運動檢測、機構運動仿真、實驗結果分析等內容,具有綜合性、開放性的特點。
7、驅動直流電機可進行無級調速,以滿足實驗機構的不同運動要求。
