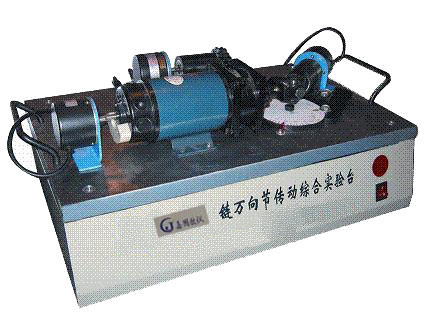

JYLW-A型鏈萬向節傳動系統綜合實驗臺
產品簡介: 該實驗臺可實現鏈傳動多邊形效應實驗、萬向節傳動實驗等
7x24小時咨詢熱線
13667316246 13606500984
通過微信聯絡
(特別說明:長沙嘉國教儀所供應的教學實驗設備均可根據用戶實際需求進行定制化設計與生產,以下為實驗設備基礎參數,如需定制請電話聯系)
一、 實驗內容
1. 鏈傳動多邊形效應實驗
(1)主從動鏈輪齒數不一樣時,鏈傳動的瞬時傳動比波動測試及理論計算
(2)主從動鏈輪齒數一樣時,鏈傳動的瞬時傳動比恒定測試及理論計算
2. 萬向節傳動實驗
(1)單萬向節傳動比波動測試及理論計算
(2)雙萬向節傳動比恒定測試調節
二、 主要技術參數
1. 電機功率:90W
2. 電機轉速:0~250轉/分
3. 鏈輪齒數;11
4. 大鏈輪齒數:15
三、 性能特點
(1)從動鏈輪可更換,可測試比較主從動鏈輪齒數不一樣時和齒數一樣時的瞬時傳動比變化情況。
(2)實驗臺配置了單萬向節和雙萬向節,可測試比較兩種萬向節的瞬時傳動比變化情況。
(3)萬向節支座可平移和擺動0~45°角度,可測試比較各種角度情況下的瞬時傳動比的變化情況。
