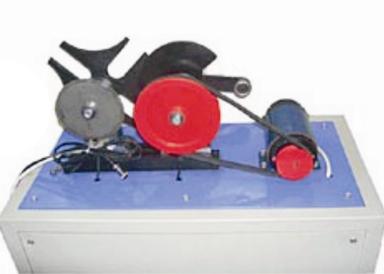

JYCL-B型槽輪機構實驗臺
產品簡介: 該槽輪機構實驗臺能進行機構虛擬設計及實物拼裝(能拼裝四槽機構、五槽機構、六槽機構);可實現撥桿和槽輪的運動檢測和仿真分析等
7x24小時咨詢熱線 13667316246  13606500984
通過微信聯絡


(特別說明:長沙嘉國教儀所供應的教學實驗設備均可根據用戶實際需求進行定制化設計與生產,以下為實驗設備基礎參數,如需定制請電話聯系

1、主要技術參數:①電機功率:125W;

                            ②調速范圍:0~200 rpm;

                            ③槽輪槽數:Z1=4,Z2=5,Z3=6;

                            ④撥盤圓銷數:n1=1,n2=1,n3=1;

                            ⑤拔銷滾子直徑:d1=35mm,d2=32mm,d3=26mm,

                            ⑥槽輪中心距:L1=L2=L3=160mm,

                            ⑦槽輪外徑:D1=278.96mm,D2=260.86mm,D3=278.34mm;

                            ⑧脈沖傳感器(MOC70T3):180脈沖/轉。

                            ⑨外形尺寸:820×510×400mm;

                            ⑩重量:47kg

2、基本配置:①結構為柜式,有電動機、傳動裝置等;

                     ②槽輪(四槽輪、五槽輪、六槽輪三種);

                     ③曲柄(三套);

                     ④光電傳感器兩個;

                     ⑤測試數據采集箱一個;

                     ⑥配套教學專用軟件一套;

                     ⑦隨機工具一套;

3、實驗內容:①槽輪機構虛擬設計及實物拼裝(能拼裝四槽機構、五槽機構、六槽機構);

                     ②槽輪機構運動規律檢測及分析。

4、性能特點:①可進行機構虛擬設計及實物拼裝;

                     ②可實現撥桿和槽輪的運動檢測和仿真分析;

                     ③測試系統采用先進的AVR系列單片機系統,以串口通訊,測試數據精度高、速度快、穩定;

                     ④該系統配套軟件以Vb為平臺制作開發,其內容豐富,包括實驗錄像、實驗臺介紹、機構虛擬設計、機構運動檢測、機構運動仿真、實驗結果分析等內容,具有綜合性、開放性的特點;

                     ⑤驅動電機可進行無級調速,以滿足實驗機構的不同運動要求;

                     ⑥使用實驗教學軟件進行實驗指導以適應開放性實驗教學需要。既方便教師指導,又達到學生自己動手操作的目的。

5、檢測控制系統及教學分析軟件內容和特點:

 ①檢測控制系統以51系列單片機組為核心,配有放大、濾波、抗干擾電路實現數據采集、放大、初步處理和數據通訊,以及電機控制等功能,該系統利用串口實現數據采集箱和電腦之間的信息通訊;

②該實驗臺教學分析軟件以Vb為開發平臺,包括實驗內容介紹、實驗錄像、運動參數可視化分析、實驗結果分析等內容;

③可顯示運動參數的實時變化曲線;

④可對桿機進行虛擬設計和運動仿真;

⑤實驗結果可以以文本形式保存,并可在網絡上發送,便于網絡化實驗,使教師可在網上批改作業。

6、造型及表面處理:

            ①大氣美觀、實物感強、加工精細;

②主要構件采用線切割加工;

③金屬外露件發蘭處理、其他表面防銹處理加噴塑;

④實驗臺平臺以槽鋼為主要結構,傳動部分均可在平臺上 進行裝配。
