(特別說明:長沙嘉國教儀所供應的教學實驗設備均可根據用戶實際需求進行定制化設計與生產,以下為實驗設備基礎參數,如需定制請電話聯系)
一、實驗?zāi)康模?nbsp;

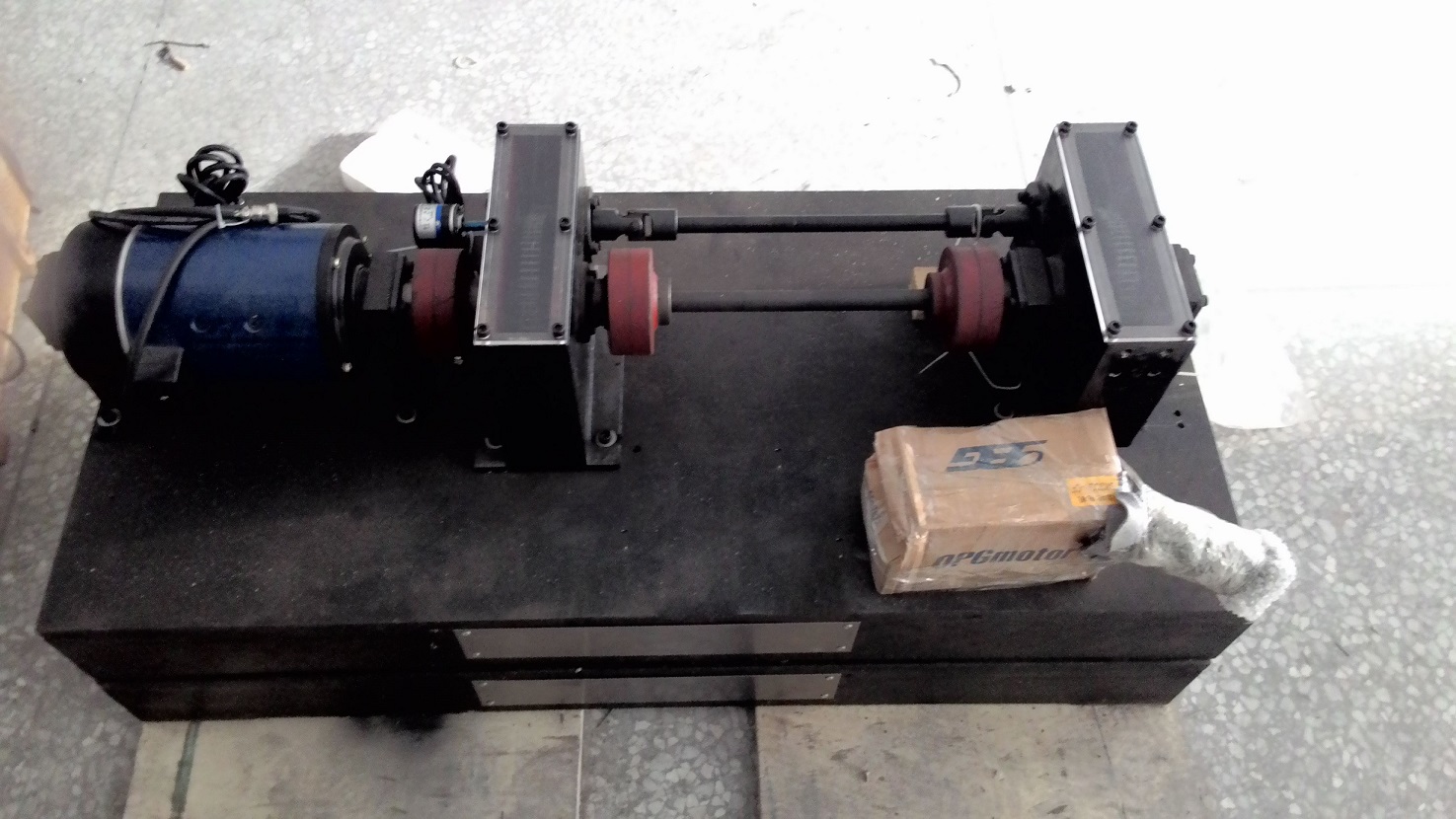

1、了解封閉功率流式齒輪實驗臺的基本原理、特點及測定齒輪傳動效率的
方法。
2、通過改變載荷,測出不同載荷下的傳動效率和功率。輸出T1-T9關系曲線
及η-T9曲線。其中T1為輪系輸入扭矩(即電機輸出扭矩),T9為封
閉扭矩(也即載荷扭矩)。η為齒輪傳動效率。
3、具有網絡通訊口聯接本公司開發出來的多機通訊轉換器,用一臺PC機連
接成一個小系統的局域網絡實驗系統?纱蟠筇岣邔驗室計算機的使用效
率,使實驗室工作向智能化、網絡化發展。
二、主要技術參數:
1、 直流電機1臺:額定功率355W,額定轉速0~1000r/min,輸入電源: 單
相三線AC220V±10% 50Hz。
2、電流型漏電保護,I△n ≤30mA,動作時間≤0.1s,容量10A。
3、直流調速器1個:采用PWM脈寬調制技術,輸出電壓0~110VDC,輸出電
流4ADC。
4、數顯轉速表1個:顯示電機的輸出轉速。
5、數顯轉速表1個:顯示電機的輸出轉速。
6、數據采集器1套:具有一路模擬量輸入通道和一路數字量輸入通道。
7、稱重傳感器1個:額定載荷5kg;靈敏度1.0mV/V。
8、光電傳感器1個:可精確的測量電機的轉速。
9、機械零部件1套:齒輪、聯軸器、剛性軸、彈性軸等。
10、速比:i=1
11、最大封閉功率:P8=1500W
12、試驗齒輪模數:m=2
13、齒數:Z4=Z3=Z2=Z1=38
14、最大封閉扭矩:TB=15NM
15、中心矩:A=76mm
16、外形尺寸:900×620×880(mm)
1)重 量:90kg
三、實驗臺架
采用2.0mm或以上的鐵質雙層亞光密紋噴塑結構,內部框架結構,下拉式操作面板,鑄件平板臺面。設有帶鎖柜子,可放置配件及資料等。應設有四個帶剎車萬向輪,便于移動和固定。
