當前頁面: 首頁 > 產品中心 > 機械基礎

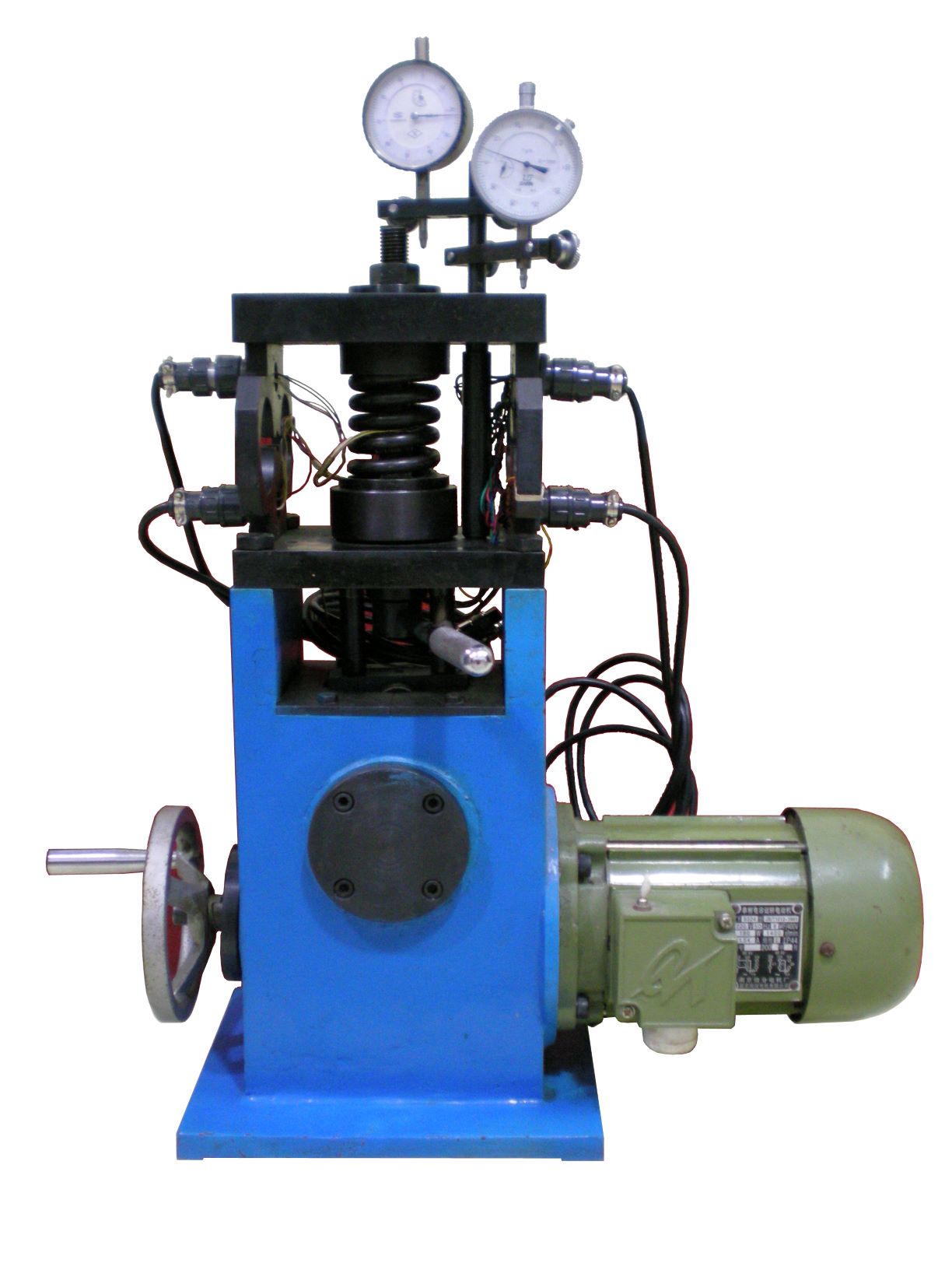

JYLS-B靜動態螺栓綜合實驗臺
產品簡介:
7x24小時咨詢熱線 13667316246  13606500984
通過微信聯絡

(特別說明:長沙嘉國教儀所供應的教學實驗設備均可根據用戶實際需求進行定制化設計與生產,以下為實驗設備基礎參數,如需定制請電話聯系

一、功能及特點:

1、      能進行螺栓靜動態受力、變形、剛度、軸向載荷、預緊拉力等實驗.

2、      專用測試分析軟件能對螺栓靜動態進行相關的檢測,并能對比實測和仿真曲線,曲線可打印。

3、      所有被測試元件采用全橋測試電路,各應變測試結構穩定、重復性好、精度高。

4、      采用單相交流電機(220V電源),方便啟動電機進行靜動態螺栓實驗。

5、     專用測試分析軟件具有多媒體教學功能,學生可通過軟件中的實驗說明自主進行實驗,并通過軟件進行試驗報告的編輯。

二、實驗?zāi)康?/b>

1、了解螺栓聯接在擰緊過程中各部分的受力情況。

2、計算螺栓相對剛度,并繪制螺栓聯接的受力變形圖。

3、驗證受軸向工作載荷時,預緊螺栓聯接的變形規律,及對螺栓總拉力的影響。

4、通過螺栓的動載實驗,改變螺栓聯接的相對剛度,觀察螺栓變應力幅值的變化,以驗證提高螺栓聯接強度的各項措施。

三、實驗項目

1、基本螺栓聯接靜動態實驗。

2、增加螺栓剛度的靜動態實驗。

3、增加被連接件剛度的靜動態實驗。

4、改用彈性墊片的靜動態實驗。

四、基本配置:

1、LYS-C螺栓聯接綜合實驗臺:1臺;

2、靜動態測量儀:1臺;

3、專用扭力扳手0-200Nm:1把;

4、量程為0-1mm的千分表:2個;

5、使用說明書:1份;

6、實驗指導書:1份;

五、主要技術參數:

1、電阻應變阻值:R=120Ω

2、靈敏系數:k=2.20

3、中間最大螺栓直徑:d=16mm

4、單相交流電機:180W

5、電機最大轉速:1400轉/分鐘

6、重量:39Kg
