(特別說明:長沙嘉國教儀所供應的教學實驗設備均可根據用戶實際需求進行定制化設計與生產,以下為實驗設備基礎參數,如需定制請電話聯系)

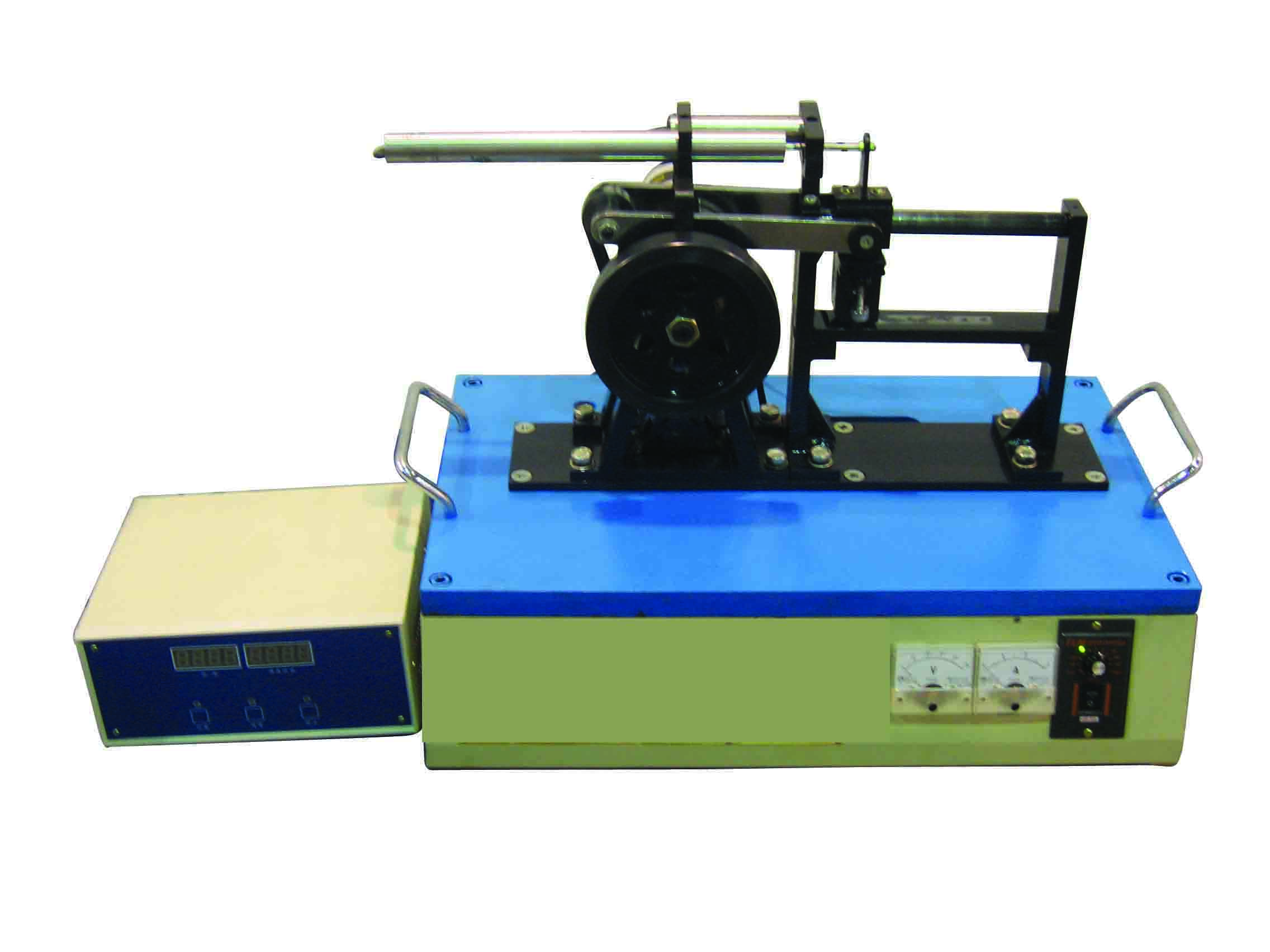

該實驗配置適應高速動態參數采集的AD卡和采用微電腦控制進行數據處理并打印實驗結果,使學生掌握現代動態參數測試技術。
一、 實驗內容
1. 平面機構運動分析實驗
2. 機械系統動力學仿真實驗
3. 機械系統速度波動調節實驗
二、 主要技術參數
1、電機功率:90W
2、調速0~280轉/分
3 、光柵角位移傳感器:1000柵
4、直線位移傳感器:160L
5、外型尺寸:600×380×460mm
6、重量:45Kg
三、 性能特點
1. 該實驗臺有負載器,可完全模擬牛頭刨床刨刀的受力情況-正行程作用恒定載荷,反行程空載。
2. 該實驗臺為綜合實驗臺,即可作平面機構運動分析實驗,又可作機械系統動力學測試仿真實驗和速度波動調節實驗
3. 該實驗臺裝有大小飛輪各一個,可通過不加飛輪和更換飛輪,比較速度波動調節效果
4. 配套的計算機測試仿真軟件,可分析從動件與主動件之間的運動關系,和求解在負載作用下主動件真實運動規律,并作出運動仿真和實測曲線
5. 該實驗臺配制適應高速動態參數采集的AD卡,測試精度高,速度快且穩定。
